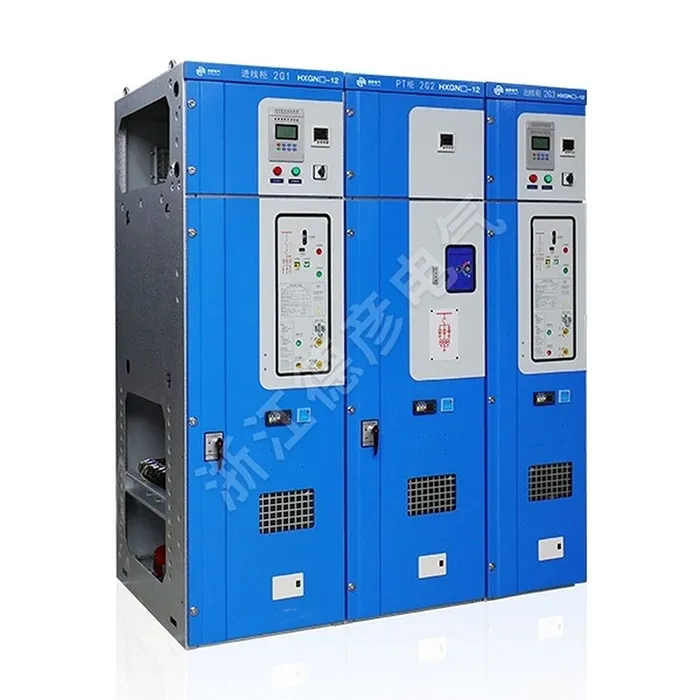

Aire isolatuta dagoen kommutagailu trinkoa

Deyan Electric industria elektriko hornitzaile profesionala da, I+G, ekoizpen eta zerbitzu integratua dituena. AIR-Insulated Compact Switchgear-en oinarrizko konmutazio-osagaiak SF6 gasa edo hutsean karga-haustura etengailu oso fidagarria erabiltzen du normalean, karga-korronte aldatzeko errendimendu handia eta zirkuitulaburrak egiteko ahalmen fidagarria eskaintzen duena. AIR-Insulated Compact Switchgear-en itxitura kalitate handiko altzairuzko plakekin eraikita dago, ordenagailuz kontrolatutako (CNC) prozesuen bidez eratuta, erresistentzia mekaniko sendoa eta korrosioarekiko erresistentzia bermatuz. Diseinuaren ezaugarri nagusi bat bere trinkotasun aparta da. Hiru dimentsioko diseinu optimizatuaren bidez, hainbat konpartimentu funtzional integratzen ditu (barra, etengailua, kablea eta tresna/eragiketa-mekanismoaren ganberak barne) espazio-aztarna minimo baten barruan. Konpartimentu hauek lurrezko metalezko partizio solidoen bidez bereizten dira, funtzionamenduaren osotasuna bermatzen duen segurtasun-ezaugarri kritikoa eta barne-matxurak hedatzea saihesten duena.

Bidali kontsulta

Produktuaren Deskribapena

AIR-Insulated Compact Switchgear Compact Switchgear, gure enpresak garatutako botere erabiltzaileek ekipamendu elektrikoetan fidagarritasun, segurtasun eta trinkotasun eskaerei erantzuteko, airearen isolamendua, diseinu trinkoa, jabetza intelektualaren eskubide osoa eta motako proba integralak ditu. Eraikin publikoetako 10kV/7.2kV-ko sistema elektrikoetarako egokia, egoitza-egitura komertzialak, industria- eta meatzaritzako fabrikazio-sektoreetan. AIR-Insulated Compact Switchgear aproposa, gainera, soluzio trinkoak behar dituzten goi-tentsioko motordun ekipamendu mekaniko osoetarako aproposa.

Produktuaren parametroa (zehaztapena)

Serie zenbakia	Proiektua	Unitatea	Karga aldatzeko armairua	Armairu elektriko konbinatua	Etengailuen kabinetea
01	Tentsio nominala	kv	12	12	12
02	Maiztasun baloratua	HZ	50/60	50/60	50/60
03	Korronte nominala	A
04	Autobus Nagusia	A	630	630	630
05	Adarra Autobus Nagusia	A	630	125 (fusiblearen korronte nominalaren arabera)	630
06	Isolamendu maila baloratua	kV
07	Potentzia-maiztasunari eusteko tentsioa (fasetik fasera eta fasetik lurrera)	Kv	42	42	42
08	Potentzia-maiztasuna jasateko tentsioa (Etenaldien artean)	Kv	48	48	48
09	Potentzia-maiztasunari eusteko tentsioa (kontrola eta zirkuitu laguntzaileak)	Kv	2	2	2
10	Tximista-bulkada jasateko tentsioa (fase-fasea eta fase-lurra)	Kv	75	75	75
11	Tximista-bulkada jasateko tentsioa (portuen artean)	Kv	85	85	85
12	Iraupen laburreko korronte nominala (r.m.s)	kA
13	Zirkuitu nagusia	kA	20/3S	-	25/2S
14	Lurreratze zirkuitua	kA	20/2S	-	25/2S
15	Iraunpen-korronte nominala (gailurra)	kA	50	80	63
16	Zirkuitu laburren itxiera korronte nominala (gailurra)	kA	50
17	Zirkuitu Laburreko Eten Korronte Nazionatua	kA	-	31.5	25
18	Transferentzia-korronte nominatua	kA	-	1700	-
19	Karga aktiboa hausteko korronte nominala	A	630	-	-
20	Begizta itxiko eten-korronte nominala	A	630	-	630
21	Kablea kargatzeko eta hausteko korronte baloratua	A	10	-	15
22	Babes-balorazioa	Bigarrena	IP3X	IP3X	IP3X
23	Bizitza mekanikoa
24	Karga etengailua		5000	5000	10000
25	Lurreratze etengailua		2000	2000	2000

Produktuen Ezaugarri eta Aplikazioa

1. Diseinu trinkoa eta espazioa aurrezteko

2. Airearen erabilera lehen mailako isolamendu-euskarri gisa

3. Kostu-eraginkortasuna eta abantaila ekonomikoa

4. Segurtasun hobetua interblokeatzeko sistema sendoekin

5. Fidagarritasun handia eta mantentze-erraza

Aplikazio guneak

◇ Bigarren mailako azpiestazio trinkoak

◇ Industria eta meatzaritzako enpresa txikiak

◇ Zentral eolikoak

◇ Hotelak, merkataritza guneak, bulego eraikinak, merkataritza zentroak, etab.

◇ C- Karga etengailu unitatea

◇ D-Direct kable konexio unitatea

◇ De- Zuzeneko kablea konektatzeko unitatea lurrerako etengailuarekin

◇ F- Karga etengailu-fusible konbinazio unitatea

◇ V- Hutseko etengailu unitatea
