Tentsio handiko kableen adar kaxa (Kanpoko Aldaketa Estazioa)

Deyan Electric industria elektriko hornitzaile profesionala da, I+G, ekoizpen eta zerbitzu integratua dituena. Tentsio Handiko Kableen Branch Box （Kanpoko Kommutazio Estazioa） 6-35 kV-ko banaketa-sareetarako kanpoko konmutazio-estazio trinko eta eguraldiarekiko erresistentea da. Kableen adarkatze, konexio eta isolamendu seguruak ahalbidetzen ditu erabat isolatutako entxufe-konektoreen bidez, deskonexio-puntu ikusgaiak eta lurre fidagarriak dituztenak. Espazioa aurrezteko irtenbide honek sarearen hedapena eta mantentze-lanak errazten ditu.

Bidali kontsulta

Produktuaren Deskribapena

Tentsio Handiko Kableen Adarra (Kanpoko Kommutazio Estazioa) 6-35 kV-ko banaketa-sareetarako kanpoko konmutazio-estazio trinko eta iragazgaitza da, gasez isolatutako kanpoko eraztun-unitate nagusi aurreratu bat, nazioarteko teknologia estandarrak biltzen dituena. Tentsio handiko kableen adar kaxak 12/24kV-ko banaketa sareetarako diseinatuta daude, SF6 isolamendu guztiz itxia, eraikuntza modularra eta ingurune gogoretarako egokia den mantentzerik gabeko funtzionamendua ditu. Automatizazio-funtzio hedagarriak onartzen ditu, industria-parkeetan, hiri-eremuetan eta merkataritza-zentroetan energia-banatze fidagarria ahalbidetzen du sarearen adimena errazten duen bitartean.

Produktuaren parametroa (zehaztapena)

Proiektuaren izena			Unitatea	Karga etengailua
Proiektuaren izena			Unitatea	C-Karga Aldaketa Unitatea	F-Konbinazio Unitate Elektrikoa	V- Etengailuen Unitatea
Tentsio nominala			kv	12/24	12/24	12/24
Maiztasun baloratua			Hz	50	50	50
Korronte nominala			A	630	125	630
Transferentzia-korronte nominatua			A		1750
Isolamendu maila baloratua	1 min. potentzia-maiztasunari eusteko tentsioa (fasetik lurrerako)	txandaka, oposizioan	KV		42/65
		Atsedenaldien artean	KV		48/79
	Tximista-bulkada-tentsioa	txandaka, oposizioan	KV		75/125
	Tximista-bulkada-tentsioa		KV		85/145
Zirkuitu Laburreko Eten Korronte Nazionatua			kV	20	315	20
Zirkuitu Laburreko Ixteko Korronte Nazionatua			KA	50	80	50
Zirkuitu laburreko ixteko korronte nominala (lurrerako etengailua)			KA	50		50
Iraupen laburreko korronte baloratua		Zirkuitu nagusia	kA	20	20	20
Iraupen laburreko korronte baloratua		Lurreratze etengailua	KA	20	20	20
Iraupen Laburreko baloratua		Zirkuitu nagusia	S	4		4
Iraupen Laburreko baloratua		Lurreratze etengailua	S	4	4	4
Iraunpen-korronte nominala		Zirkuitu nagusia	KA	50		50
Iraunpen-korronte nominala		Lurreratze etengailua	KA	50	50	50
Barne-arkuaren proba (Barne-errekuntzako arkuaren proba)			A	630	20kA/0,5s	630
Begizta itxiko eten-korronte nominala			A	630	Fusibleak mugatuta	630
Karga aktiboa hausteko korronte nominala			A	10	Fusibleak mugatuta	25
Kablea kargatzeko eta hausteko korronte baloratua			Bigarrena	5000	17.4	3000
Bizitza mekanikoa		Kargatu/Deskonektatu etengailua	Bigarrena	3000	5000	3000
		Lurreratze etengailua	Bigarrena		3000	10000
		Hutseko etengailua	Mpa
SF6 gasaren presioa (presio absolutua 20 °C-tan)					0.035
Tximistaren urteko tasa					≤0,025% urtean
Aire-ganberaren eta fusible-hodiaren babes-balorazioa					IP67
Itxitura eta Etxebizitza Babesteko kalifikazioa					IP4X

Produktuen Ezaugarri eta Aplikazioa

Kanpoko diseinu trinkoa

Ingurumenaren babes osoa

Gasa Isolatzeko Teknologia Aurreratua

Konfigurazio modular malgua

Mantentzerik gabeko funtzionamendua

Aplikazio Guneak

◇ Bigarren mailako azpiestazio trinkoak

◇ Industria eta meatzaritzako enpresa txikiak

◇ Zentral eolikoak

◇ Hotelak, merkataritza guneak, bulego eraikinak, merkataritza zentroak, etab.

◇ C- Karga etengailu unitatea

◇ D-Direct kable konexio unitatea

◇ De- Zuzeneko kablea konektatzeko unitatea lurrerako etengailuarekin

◇ F- Karga etengailu-fusible konbinazio unitatea

◇ V- Hutseko etengailu unitatea

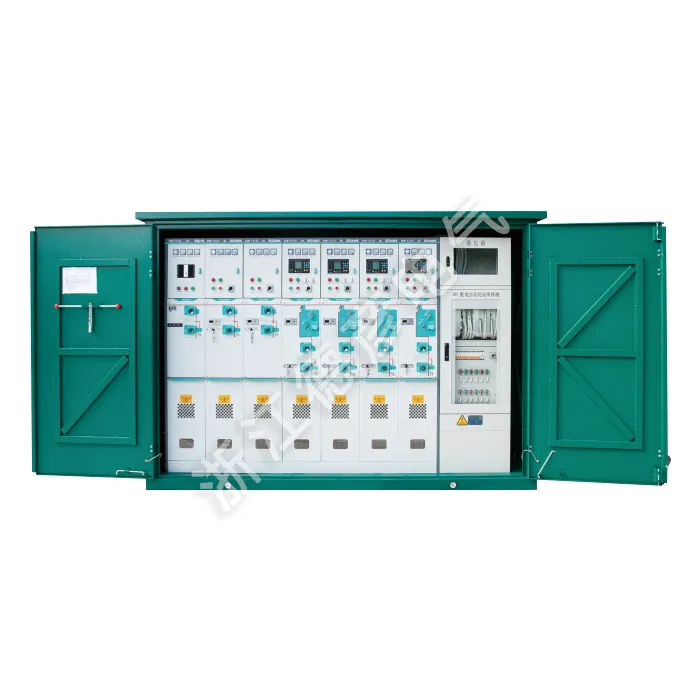

High Voltage Cable Branch Box (Outdoor Switching Station)
