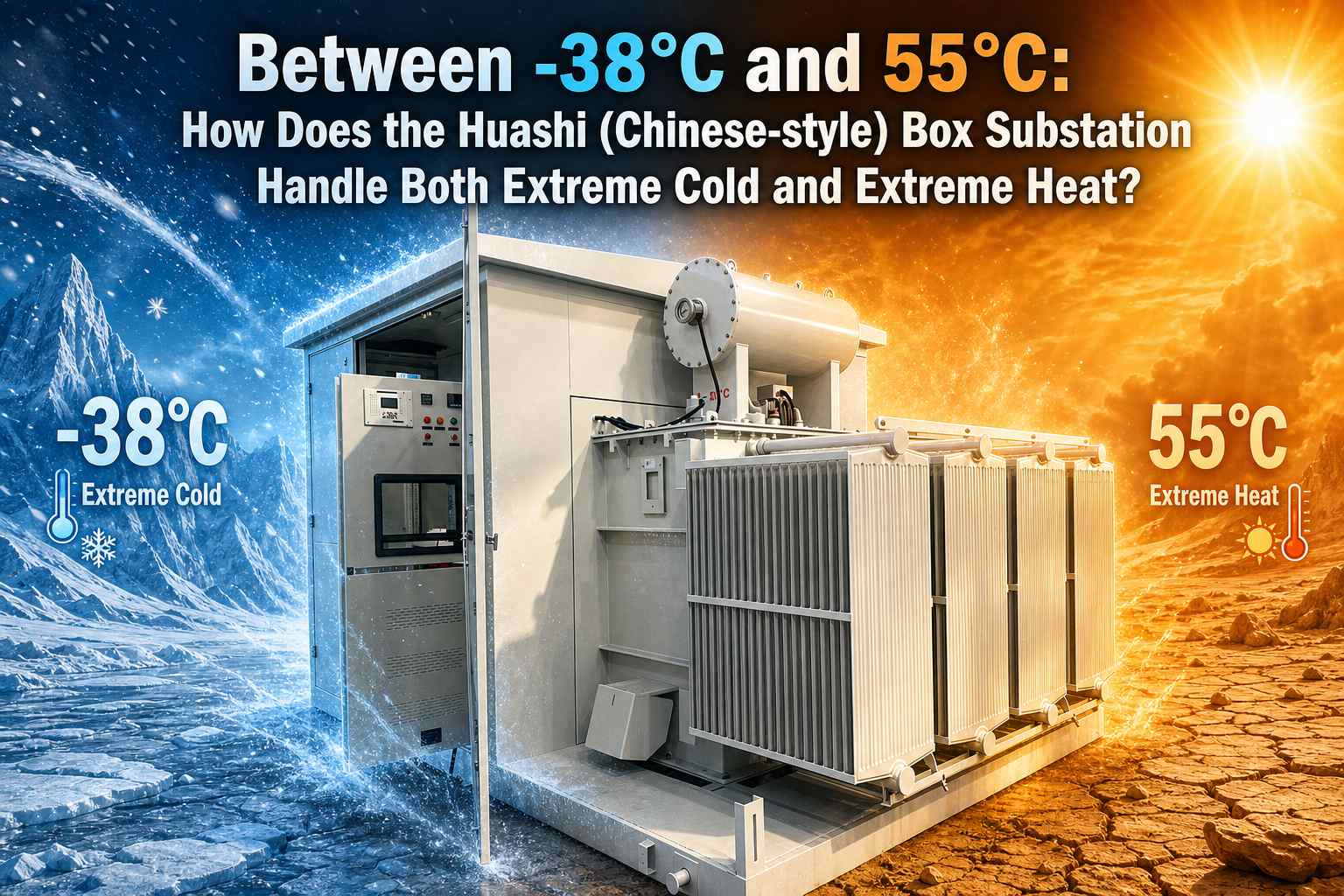

-38 °C eta 55 °C artean: nola funtzionatzen du Huashi (txinatar estiloko) kutxa azpiestazioa

Atzerriko energia proiektu berrien guneetan, hala nola Asia Erdialdeko gobian, Errusiako Ekialde Urrunean eta Afrikako basamortuetan, ekipamenduek tenperatura-desberdintasun handiak dituzte urte osoan zehar: neguko tenperaturak -38 °C-ra jaisten dira, udako gainazaleko tenperaturak 55 °C-ra igotzen diren bitartean. Baldintza horietan, ohiko kutxa azpiestazioek porrotak izateko joera handia dute, besteak beste, tenperatura baxuko olioaren solidotzea, etengailu-mekanismoa trabatzea, tenperatura altuko gainkarga abiaraztea eta isolamenduaren zahartze bizkortua, zentral fotovoltaikoen eta eolikoen etengabeko potentziaren sorkuntza zuzenean eragiten dutenak.Zhejiang Deyan Electric Co., Ltd.Txinako estiloko kutxa azpiestazioa optimizatu eta berritu du atzerriko funtzionamendu-baldintza konplexuetarako, -38 °C eta 55 °C arteko tenperatura-tarte zabalean funtzionamendu egonkorra eta etengabea lortuz, energia-banaketa aurrefabrikatu fidagarriak eskainiz EPC kontratistak eta energia-zentroen bezero berrientzat.

Txinako estiloko kutxa azpiestazioa Europako estiloko kutxa azpiestazio tradizionaletik bereizten duena bere oinarrizko ezaugarria da: transformadorearen gorputza kanpoan muntatuta dago, bero-hustugailuak airera zuzenean jarrita, aireztapen naturalean oinarritzen da beroa xahutzeko. Horrek beroa xahutzeko potentzial bikaina ematen dio, hau da, tenperatura altuko eszenatokietara egokitzeko oinarrizko abantaila. Egiturazko oinarri honetan oinarrituta, Deyan Electric-ek diseinu pertsonalizatu espezializatuak egin ditu, hotz eta muturreko beroaren bi min-puntu nagusiei zuzenduta, tenperatura-diferentzia handiek eragindako ekipoen funtzionamendu-erronkak aldi berean ebatziz.

Tenperatura altuko 55 °C-ko funtzionamendu-baldintzak: beroaren xahutze hobetua, tenperatura altuko astindurik ez

Ekialde Hurbileko eta Afrikako basamortu-proiektuetan, giro-tenperaturak 55 °C-raino iritsi daitezke. Eguzki-erradiazioak Transformadoreen beroa sortzearekin konbinatuta, ohiko kutxa azpiestazioek tenperatura gehiegizko babesa eta funtzionamendu murriztua jasan dezakete. Deyan txinatar estiloko kutxa azpiestazioek kanpoan muntatutako erradiadore irekiko egitura hartzen du, konbekzio naturalaren hozte osoa erabiliz eta osagai ahulenekiko mendekotasuna murrizten du, hala nola haizagailuak.

Itxituraren maskorrak eguzki-erradiazio biziari aurre egiteko eta barneko bero-metaketa murrizteko, eguzki-erradiazio intentsiboari aurre egiteko, fluorokarburozko estalitako altzairuzko plaka erabiltzen du. Tentsio handiko eta beheko tentsioko konpartimentuek tenperatura kontrolatutako ihes-sistema adimendun batez hornituta daude, aireztapen behartua automatikoki aktibatzen duena, tenperaturak atalase batera iristen direnean, hauts-iragazki-pantailekin konbinatuta, beroaren xahupena eta harearen prebentzioa orekatzeko. Barne osagai guztiak tenperatura altuko industria-mailako piezak dira, eta isolamendu-materialek tenperatura igoeraren marjina zabala dute erreserbatuta, 55 °C-tan edukiera nominalaren irteera egonkorra mantenduz eta azpiestazioen gehiegizko berotzeak eragindako geltokiak gelditzea saihesten baitute.

Muturreko hotza -38 °C funtzionamendu-baldintzak: tenperatura baxuko izoztearen aurkakoa, abiarazte fidagarria bermatuz

Giro-tenperaturak -38 °C-ra jaisten direnean, ohiko transformatzaileen olioaren biskositatea asko igotzen da eta argizaria ere hauspea dezake. Etengailuen zigiluak hauskorrak bihurtzen dira tenperatura baxuetan, eta kontrol-armairuek kondentsazioa eta izoztea jasaten dute, eta ezinezkoa da ekipoak ixtea.

Hotz handiko proiektuetarako, Deyan-ek isurketa-puntu baxuko olio naftenikoa hautatzen du, tenperatura baxuetan jariakortasun ona mantentzen duena. Kutxa azpiestazioko goi-tentsioko eta behe-tentsioko konpartimentuek berokuntza adimendun integratu batez hornituta daude + kondentsazioaren aurkako deshumidifikazio-moduluarekin, berokuntza automatikoki aktibatzen duena tenperaturak ezarritako balio batetik behera jaisten direnean, kontrol- eta babes-zirkuituen funtzionamendu-tenperatura mantenduz.

Itxituraren zigiluak tenperatura baxuko erresistenteak diren silikonazko gomazko zigilatzeko zerrendak erabiltzen ditu tenperatura baxuko gogortzea eta pitzadura saihesteko eta hezetasuna, izotza eta elurra sartzea ekiditeko. Maskorraren egiturak tenperatura baxuko inpaktuaren egiaztapena egin du, haustura hauskorra izateko arriskurik gabe muturreko ingurune hotzetan, -38 °C-tan abian jartzea leuna bermatuz eta Asia Erdialdeko eta Siberiako energia eoliko eta fotovoltaiko proiektuetara egokituz.

Eszenatoki anitzeko egokitzapena, atzerriko proiektuen estandarrak betetzea

Zhejiang Deyan elektriko txinatar estiloko kutxa azpiestazioek tentsio handiko konpartimentua, tentsio baxuko konpartimentua eta kanpoan muntatutako olioan murgildutako transformadoreak integratzen ditu. Egitura trinkoa eta aztarna txikiagoa du, tokian bertan altxatzea eta instalazio azkarra erraztuz.

10kV/35kV-ko tentsio-maila nagusiak onartzen ditu eta atzerriko proiektuetarako egokitu daiteke, besteak beste, igoera fotovoltaikoa, energia eolikoa eta meatze-potentziaren banaketa. IEC nazioarteko estandarren arabera fabrikatu daiteke eta CE, RoHS eta erlazionatutako beste ziurtagiriekin dator, atzerriko jabeen eta EPC kontratisteen betetze-baldintzak betez.

Tenperatura zabaleko diseinuaz gain, itxitura IP54/IP55 babes-graduetan eskuragarri dago eta harea-ekaitzaren eta gatz-ihinztatzearen korrosioaren pertsonalizazioa onartzen du, ingurune gogor konposatuak egokitzeko, hala nola lautadak, hondar-ekaitzak eta kostaldeko eremuak. Unitate osoak interblokeo mekaniko integrala, tentsio-erresistenteak, presio arintzea eta gasen babesaren konfigurazioak ditu, funtzionamendu eta mantentze erosoekin. Unitate bakar baten mantentzeak ez du beste unitate batzuen funtzionamenduan eragiten, eta geltokietako O&M kostuak nabarmen murrizten ditu.

 Ondorioa

-38 °C-ko muturreko elur-eremu hotzetatik 55 °C-ko basamortu sutsuetaraino, muturreko tenperatura-diferentziak jada ez dira oztopo atzerriko energia proiektu berrietarako. Zhejiang Deyan Electric txinatar estiloko kutxa azpiestazioa, bere egitura-diseinu berezian eta tenperatura zabaleko pertsonalizazio teknologian oinarrituz, funtzionamendu egonkorra lortzen du tenperatura altuko zein baxuko inguruneetan, eta kostu-eraginkorra den azpiestazio aurrefabrikatu irtenbideak eskaintzen ditu energiaren banaketa globalerako eta energia proiektu berrietarako.

Muturreko klimara egokitzeko gai den txinatar estiloko kutxa azpiestazio baten bila bazabiltza, ongi etorria zara Zhejiang Deyan Electric-ekin harremanetan jartzera proiektuko irtenbide teknikoak eta aurrekontuak lortzeko.
