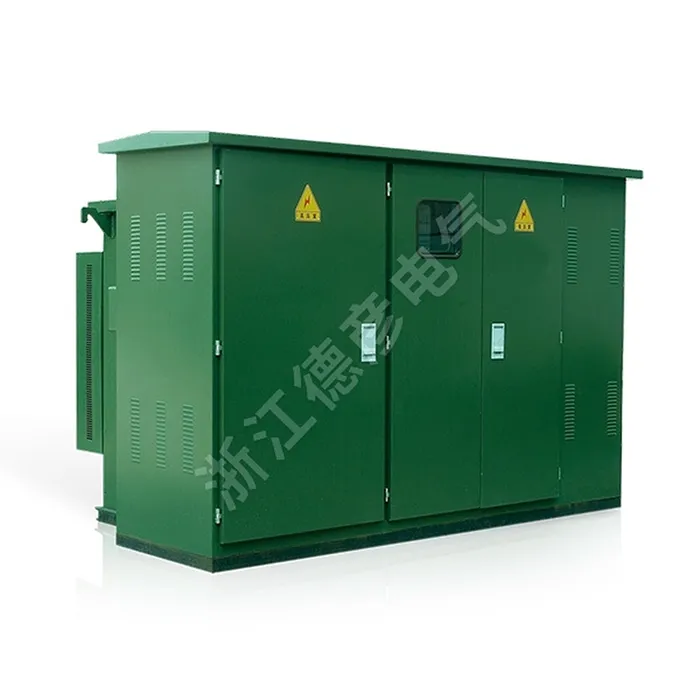

Amerikako estiloko Kaxa Mota Aurrefabrikatu Azpiestazioa

Deyan Electric etxetresna elektriko industrialetan fabrikazio esperientzia aberatsa duen hornitzaile profesionala da. Amerikako estiloko aurrefabrikatutako kutxa motako azpiestazioa 10kV-35kV potentzia banatzeko soluzio trinko eta guztiz integratua da. Altzairuzko itxitura zapaltzailea eta eguraldiaren aurkakoa dauka, diseinu estetiko klasikoarekin. "Plug and Play" unitate honek tentsio handiko eraztun-unitate nagusi bat, galera baxuko transformadore bat eta tentsio baxuko etengailuak konbinatzen ditu sistema bakar eta sendo batean. Errendimendu fidagarria, instalazio erraza eta espazio publikoetarako, egoitza-eremuetarako eta aplikazio industrialetarako aproposa da.

Bidali kontsulta

Produktuaren Deskribapena

Amerikako estiloko kutxa motako azpiestazio aurrefabrikatuak nazioarteko teknologia aurreratua biltzen du, etxeko baldintzetara egokituta dagoen bitartean. Amerikako estiloko kutxa motako azpiestazio aurrefabrikatuak diseinu trinkoa, instalazio eta mantentze erraza, zarata txikia, galera txikiak, lapurreten aurkako babesa, gainkarga gaitasun handia eta babes integralak ditu. Egokia da bizitegi-eremu berrietarako, gerriko berdeetarako, parkeetarako, geltokietarako, hoteletarako, eraikuntza guneetarako, aireportuetarako eta antzekoetarako.

Produktuaren parametroa (zehaztapena)

Serie zenbakia	Izena	Unitatea	Zehaztapen Teknikoak
1	Tentsio nominala	kv	10/0,4 (Presio handia/Presio baxua)
2	Funtzionamendu-tentsio maximoa	kv	12 (Goi-tentsioa)
3	Maiztasun baloratua	Hz	50
4	Ahalmen baloratua	KVA	50-1600
5	1 minutuko potentzia-maiztasunaren jasateko tentsioa	KV	35
6	Tximista-bulkada-tentsioa	KV	75
7	Hozteko metodoa		Olioan murgilduta dagoen auto-hozte
8	Tentsio handiko babesko fusiblea hausteko korrontea	kA	50
9	Txertatze-fusiblea hausteko korrontea	KA	2.5
10	Giro-tenperatura	℃	-35-+40
11	Onartutako bobinaren tenperatura igoera	k	65
12	Kargarik gabeko tentsioaren erregulazioa		±% 5 edo ± 2 × 2,5%
13	Zarata Maila	dB	50
14	Babes-balorazioa		IP43

Transformadorearen zehaztapen teknikoen taula

S9 serieko transformadorearen nukleo berria du, galera baxuak, gainkarga-gaitasun bikaina eta zirkuitu laburren erresistentzia handia eskaintzen duena. Lokailu guztiak askatzearen aurkako neurriekin tratatzen dira, nukleoa altxatzeko beharra ezabatuz. Bestela, goi mailako S10 seriea eta S11 serieko transformadoreak ere eskuragarri daude.

Edukiera kVA	Tentsioa kV		Konexio Taldearen Izendapena	Kargarik gabeko korrontearen %			Kargarik gabeko korrontearen %			Inpedantzia-tentsioaren %	S9	S10	S11
Edukiera kVA	Presio handia	Presio baxua	Konexio Taldearen Izendapena	S9	S10	S11	S9	S9	S11	Inpedantzia-tentsioaren %	S9	S10	S11
50	%10±5 edo ±2×2,5%	0.4	Dyn11edo Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Produktuaren Ezaugarri eta Aplikazioa

Diseinu Integratua eta trinkoa

Olioan murgilduta dagoen Transformadorearen nukleoa

Segurtasun eta manipulazio-erresistentzia handia

Aurrez frogatua fidagarritasunagatik

Instalazio eta lurra malgua

Aplikazio Guneak

◇ Bigarren mailako azpiestazio trinkoak

◇ Industria eta meatzaritzako enpresa txikiak

◇ Zentral eolikoak

◇ Hotelak, merkataritza guneak, bulego eraikinak, merkataritza zentroak, etab.

◇ C- Karga etengailu-unitatea

◇ D-Direct kable konexio unitatea

◇ De- Zuzeneko kablea konektatzeko unitatea lurrerako etengailuarekin

◇ F- Karga etengailu-fusible konbinazio unitatea

◇ V- Hutseko etengailu unitatea

American-style Prefabricated Box-Type Substation
