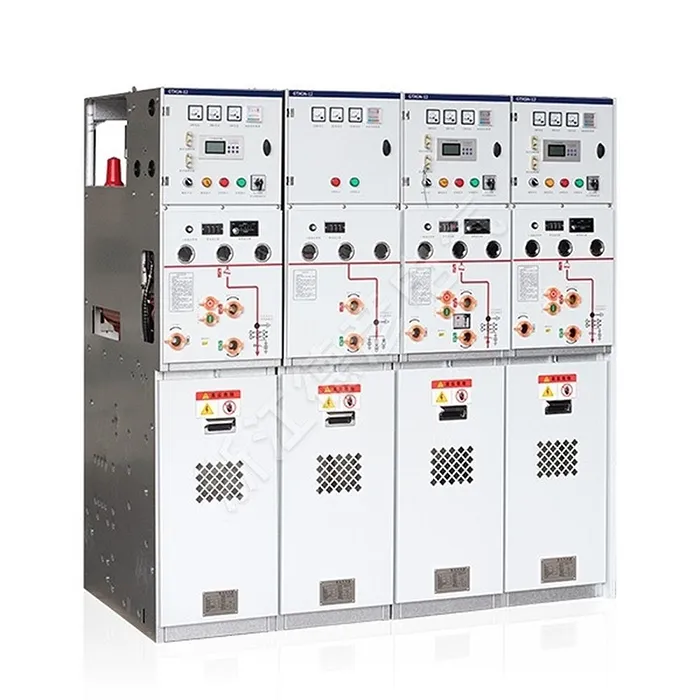

AC Metalez Isolatutako Eraztun Kommutazio Nagusia

Deyan Electric industria elektriko hornitzaile profesionala da, I+G, ekoizpen eta zerbitzu integratua dituena. AC Metal-Insulated Ring Switchgear Nagusia 10-12kV-ko bigarren mailako potentzia banaketa fidagarrirako airez isolatutako unitate trinkoa da. Eraztun-sistema nagusietarako diseinatuta, karga-aldaketa segurua, akatsen isolamendua eta etengabeko elikadura-hornidura bermatzen ditu. Bere diseinu sendo eta modularrak mantentze erraza eskaintzen du eta ezin hobea da sarearen errendimendu fidagarria eta errentagarria behar duten hiri-sareetarako, industrialdeetarako eta merkataritza-konplexuetarako.

Bidali kontsulta

Produktuaren Deskribapena

AC Metal-Insulated Ring Switchgear Nagusia guztiz isolatuta, itxita eta mantentzerik gabeko irtenbidea da. Unitate honek zuzeneko pieza guztiak epoxiz moldatutako bloke bakarrean integratzen ditu, ingurune gogorren aurrean erabateko immunitatea bermatuz. Eraztun Unitate Nagusi fidagarria aproposa da hainbat aplikaziotarako hiri-sareetatik hasi eta tunelak eta aireportuak bezalako gune zorrotzetara. Diseinu trinko eta seguruarekin, isolamendu solidoko etengailu honek funtzionamenduaren fidagarritasuna eta segurtasuna bermatzen ditu.

Produktuaren parametroa (zehaztapena)

Proiektua	Unitatea	Parametroak
errutina
Tentsio nominala	kV	12
Maiztasun baloratua	Hz	50
Potentzia-Maiztasuna Jasateko Tentsioa	kV/min	42/48
Tximista-bulkada-tentsioa	kV	75/85
Arkuaren Iraupena	S	≥0,5
Osagaien IP balorazioa (neurketa-armairuak izan ezik)		IP67
Itxituraren Babesaren Balorazioa		IP4X
Konpartimentuen babesaren balorazioa		IP2X
Funtzionamendu-potentzia-hornidura-tentsioa	V	DC24、48、110、220
Funtzionamendu-potentzia-hornidura-tentsioa	V	AC110, 220
Busbar sistema
Korronte nominala	A	630 (1250)
Iraupen laburreko korronte baloratua	kA/s	20/4 (25/4)
Gain-jasateko korronte nominatua	kA	50 (63)
Gain-jasateko korronte nominatua	kA	50
Karga Etengailu Unitatea
Korronte nominala	A	630
Zirkuitu Laburreko Itxerako Korronte Nazionatua	KA	50
Iraupen laburreko korronte baloratua	KA/S	20/4
Karga-etengailuaren bizitza mekanikoa	Bigarrena
Karga-etengailuen bizitza elektrikoa	bigarrena	E3
Isurketa Partziala	ordenagailua	≤5
Etengailuen Unitatea
Korronte nominala	A	630 (1250)
Zirkuitu Laburreko Eten Korronte Nazionatua	KA	20 (25)

Proiektua	Unitatea	Parametroak
Zirkuitu Laburreko Itxerako Korronte Nazionatua	kA	50 (63)
Iraupen laburreko korronte baloratua	kA/S	20/4 (25/4)
Etengailuen bizitza mekanikoa	bigarrena	20000
Etengailuen iraupena	bigarrena	E2
Sekuentzia operatiboa baloratua		0-0,3s-CO-180s-CO
Isurketa Partziala	PCa	≤5
Karga etengailua-fusible konbinazioa Unitate elektrikoa
Korronte nominala (gehienezkoa)	A	200
Zirkuitu Laburreko Eten Korronte Nazionatua	kA	31.5
Korronte nominala (gehienezkoa)	KA	80
Isurketa Partziala	PCa	3150
Deskonektatu etengailua
Korronte nominala	A	630/1250
Iraupen laburreko korronte baloratua	KA	20/25
Iraupen Laburreko baloratua	S	4
Gain-jasateko korronte nominatua	kA	50/63
Bizitza mekanikoa	Bigarrena	3000
Lurreratze etengailua
Korronte nominala	A	630/1250
Iraupen laburreko korronte baloratua	K	20/25
Iraupen Laburreko baloratua	S	4
Gain-jasateko korronte nominatua	k	50/63
Zirkuitu laburren itxiera korronte nominala (gailurra)	KA	50
Zirkuitu Laburren Itxerako Korronte Zikloak	Bigarrena	2
Bizitza mekanikoa	Bigarrena	3000

Produktuen Ezaugarri eta Aplikazioa

Aplikazio guneak

Isolamendu solidoa segurtasuna eta ekologikoa hobetzeko

Diseinu trinkoa eta espazioa aurrezteko

Oso fidagarria baldintza kaltegarrietan

Mantentzerik gabeko funtzionamendua

Konfigurazio malgua eta hedagarria

◇ Bigarren mailako azpiestazio trinkoak

◇ Industria eta meatzaritzako enpresa txikiak

◇ Zentral eolikoak

◇ Hotelak, merkataritza guneak, bulego eraikinak, merkataritza zentroak, etab.

◇ C- Karga etengailu unitatea

◇ D-Direct kable konexio unitatea

◇ De- Zuzeneko kablea konektatzeko unitatea lurrerako etengailuarekin

◇ F- Karga etengailu-fusible konbinazio unitatea

◇ V- Hutseko etengailu unitatea

AC Metal-Insulated Ring Main Switchgear
