Zein tentsio-mailako eraztun-unitate nagusi hautatu behar da Banaketa EPC proiektuetarako?

Hainbat banaketa EPC kontratazio orokorreko proiektuetan, Ring Main Unit (RMU) pakete-azpiestazioen eta kutxa motako azpiestazioen goi-tentsioko osagai nagusi gisa jokatzen du. Bere tentsio-maila hautatzeak zuzenean zehazten du elektrizitate-banaketaren irtenbide osoaren egonkortasuna, adostasuna eta proiektuaren kostua, eta EPC kontratazio ingeniarientzako funtsezko kezka teknikoa da aurretiazko diseinu-fasean. EPCko kontratista orokor askok galdera bat planteatzen dute kontsultaren hasieran: Zein tentsio-mailako eraztun-unitate nagusi aukeratu behar da banaketa EPC proiektuetarako?

Yueqing-en (Zhejiang) kokatuaZhejiang Deyan Electric Co., Ltd.Tentsio ertaineko elektrizitatea banatzeko ekipoen I+G eta fabrikazioan espezializatuta dago. IEC-a betetzen duten SF6 gasez isolatutako eta ekologikoko solido-isolatutako eraztun-unitate nagusiak, Europako estiloko pakete-kutxako azpiestazioak, kabina motako azpiestazio aurrefabrikatuak eta potentzia banatzeko ekipamendu sorta osoa hornitzen ditugu. Aspalditik EPC kontratazio orokorreko bezero globalak zerbitzatzen ditugu eta banaketa-proiektu desberdinetarako RMU hautaketa irtenbide pertsonalizatuak eskaintzen ditugu.

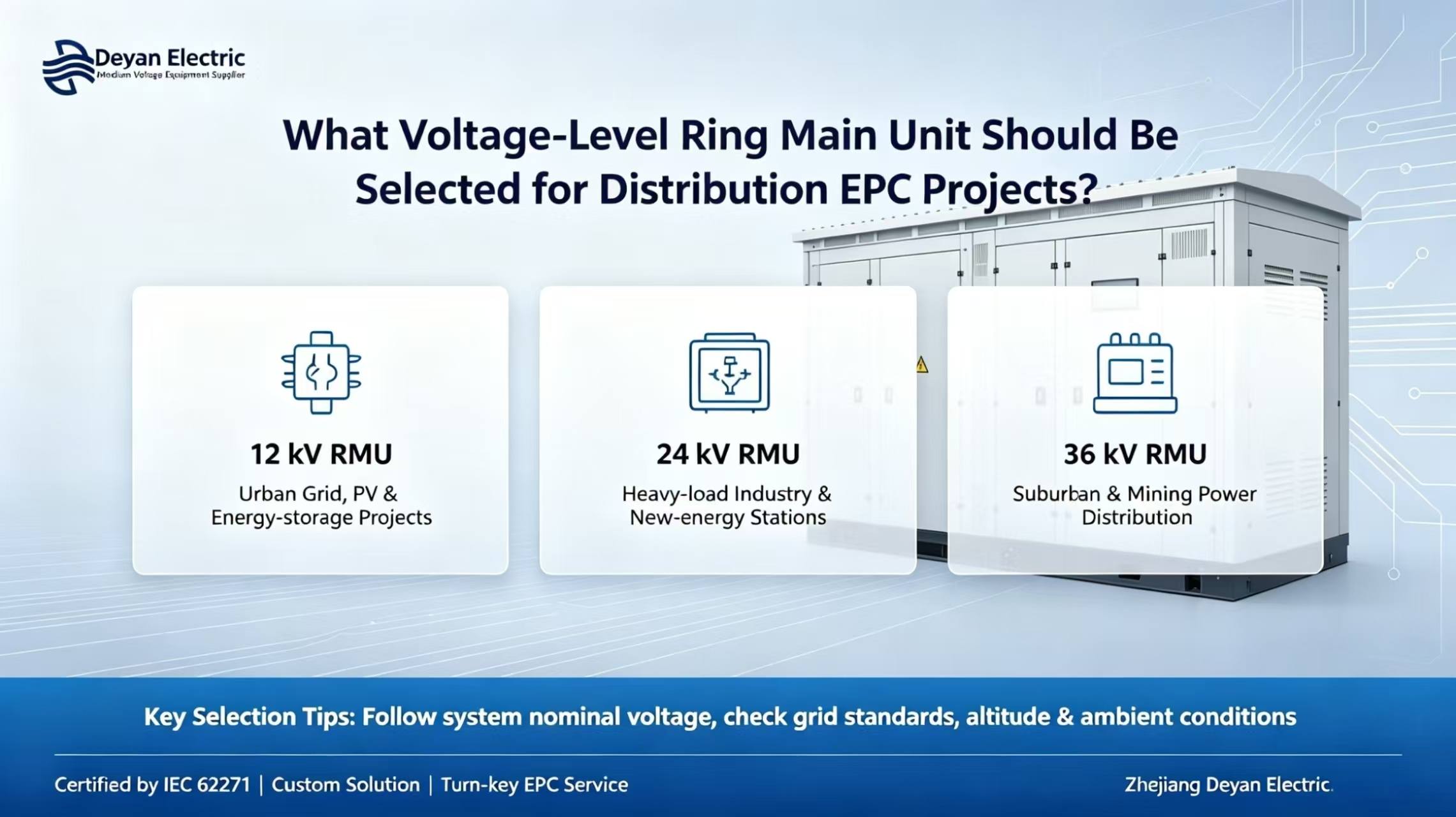

Erreferentzia Eraztun-Unitate Nagusia Tentsio-mailaren hautaketa banaketa EPC proiektuetan

12 kV (10 kV sistema)

12 kV-ko eraztun-unitate nagusia banaketa globaleko EPC proiektuetan oso onartutako eredu nagusia da. Askotan aplikatzen da hiri-banaketa-sarearen berriztapenean, industria-parkeen elektrizitate banaketan, PV eta energia biltegiratzeko sare-konexioan eta tamaina txiki eta ertaineko paketeen azpiestazioetan. Modularitate handiko eta kostu kontrolagarriak dituena, RMU hau eraztun-iturri-iturri-arkitektura konbentzional gehienetara egokitzen da, zirkuitulaburra jasateko 20 kA / 25 kA-ko korronte-aukerekin. Gainera, EPC proiektuetarako gehien galdetzen den zehaztapena da.

24 kV

24 kV-ko eraztun-unitate nagusiak karga handiagoak eta potentzia-transmisio distantzia handiagoak dituzten industria-guneetarako erabiltzen dira gehienbat, baita energia berriko bilketa-estazioetarako ere. 12 kV-ko soluzioarekin alderatuta, linearen galerak murrizten ditu eta kableen sekzioetan inbertsioak murrizten ditu, ahalmen handiko EPC kontratazio orokorreko proiektuetarako egokia bihurtuz. Ekipamenduaren isolamendu-maila handiagoak eta armairuaren egitura-diseinu sendotua eskatzen du, eta bere kostu orokorra 12 kV-ko eraztun-unitate nagusi batena baino handiagoa da.

36 kV (33 kV sistema)

36 kV-ko eraztun-unitate nagusiak distantzia luzeko aldirietako banaketa-sareetarako, eskala handiko meatze-eremuetarako eta distantzia luzeko elikadura-hornidurarako EPC lanetarako zabaltzen dira. Tentsio ertain-altuko banaketa kategorian sartzen dira, oro har, potentzia handiko paketeen azpiestazioekin batera erabiltzen dira, eta baldintza handiagoak ezartzen dituzte isolamenduari, barne arkuen babesari eta fabrikako onarpen probari (FAT).

Oinarrizko aukeraketa printzipioa:Eraztun-unitate nagusiaren tentsio nominala proiektuaren sistema-tentsio nominalaren arabera zehaztuko da, transformadorearen ahalmenaren arabera soilik. EPC bezeroek lehenik eta behin tokiko sarearen estandarrak, sistemaren zirkuitu laburren parametroak, proiektuaren altitudea, giro-tenperatura eta hezetasun-baldintzak baieztatu beharko dituzte eraztun-unitate nagusiaren tentsio nominala amaitu aurretik.

EPC-proiektuaren Ekipamenduen aukeraketari buruzko gogoeta osagarriak

Tentsio mailaz gain, EPCko kontratista orokorrek produktuaren estandarrei, ingurumen-egokigarritasunari eta multzo osoko entrega-gaitasunari ere arreta jarri beharko diete eraztun-unitate nagusiak erostean:

Ziurtagiriaren baldintzak:Produktuek IEC 62271 serieko nazioarteko arauak beteko dituzte. Mota-proba-txostenen eta CE ziurtagirien multzo osoak eskuragarri egongo dira proiektuaren marrazkien berrikuspena eta Fabrikaren Onarpen Proba laguntzeko.

Ingurumen-egokitzapena:Kanpoko IP54 babes kalifikaziorako, kondentsazioaren aurkako tenperatura kontrolatzeko sistemetarako eta kostaldeko eremuetarako korrosioaren aurkako estaldurarako erabilgarri dago pertsonalizazioa, funtzionamendu-baldintza konplexuetara egokitzeko, hala nola tenperatura altua, hezetasuna eta altitude handia.

Konponbide osagarriak:Deyan Electric-ek eraztun-unitate nagusiak horni ditzake, baita giltza eskuan RMUak, transformadoreak eta tentsio baxuko armairuak konbinatzen dituzten pakete integratuen azpiestazioen soluzioak ere. Leihatila bakarreko bidalketak EPC bezeroentzako komunikazio-kostuak murrizten ditu alderdi anitzeko kontrataziotik eta martxan jartzeko koordinaziotik eratorritakoak.

Berritze adimenduna:FTU terminal adimendunak aukerakoak dira akatsen kokapena eta urruneko monitorizazio funtzioak gauzatzeko, banaketa-sare adimendunen eta energia-sare-konexio berrien EPC proiektuetarako egokiak.

Ondorioa

Tentsio-maila hautatzea eraztun-unitate nagusiaren zehaztapena definitzeko urrats nagusia da. Hautapen desegokiak arrisku larriak sor ditzake, hala nola sarearen onarpen hutsa, ekipoen gainkarga eta proiektuaren atzerapena. Ingeniaritza elektrikoko talde tekniko profesional batekin, Zhejiang Deyan Electric Co., Ltd.-k eraztun-unitate nagusiko tentsio-hautaketa zerbitzuak eta eskema primarioen diseinua eskain ditzake EPC proiektuaren marrazkietan eta sare lokalaren zehaztapenetan oinarrituta. ODM pertsonalizazioa onartzen da tentsio ertaineko potentzia banatzeko soluzio egonkor eta fidagarriak emateko banaketa globaleko EPC proiektuetarako.
