Barruko tentsio handiko hutseko etengailu finkoa

Deyan Electric etxetresna elektriko industrialetan fabrikazio esperientzia aberatsa duen hornitzaile profesionala da. Barruko tentsio handiko hutseko etengailu finkoa 12 kV-ko sistemetarako diseinatua. Hutsean eteteko teknologia aurreratua erabiliz, korronte-haustura fidagarria, gutxieneko mantentze-lanak eta segurtasun handiagoa bermatzen ditu. Trinkoa eta polifazetikoa, potentzia banatzeko eta babesteko aproposa da hainbat industria- eta zerbitzu-aplikaziotan.

Bidali kontsulta

Produktuaren Deskribapena

Barruko Hutseko Etengailu Finkoa 50Hz, 12KV-ko AC trifasikoko etengailu bat da. Industria-enpresak, zentral elektrikoak, azpiestazioak eta instalazio elektrikoak kontrolatzeko eta babesteko egokia da, eta maiz funtzionatzeko guneetarako egokia da. Eragiketa-mekanismoa eta etengailuaren gorputza integratuta daude. Instalazio-unitate finko gisa diseinatu daiteke edo eragiketa-mekanismo berezi batekin hornitu daiteke tiradera-unitate bat osatzeko. Barruko Hutseko Etengailu Finkoaren zirkuitu nagusiak etengailuaren miniaturizazioa, fidagarritasun handia eta mantentzerik gabekoa lortzeko solidotutako terminal polo integrala har dezake. KYN28-12(GZS) ertaineko tiradera-motako etengailu-armairuekin horni daiteke, eta mota finkoa XGN motako etengailu-armairuetan ere erabil daiteke.

Produktuaren parametroa (zehaztapena)

Serie zenbakia	Izena		Unitatea	Datuak
1	Tentsio nominala		kV	12
2	Funtzionamendu-tentsio maximoa		KV	12
3	Korronte nominala		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Zirkuitu laburreko haustura-korronte nominatua (egonkortasun termiko-korronte nominatua - RMS)		KA	20/25	31.5		40
5	Zirkuitu laburren itxiera korronte nominala (gailurra)		KA	50/63	80		100
6	Iraupen-korronte gailurra (Egonkortasun-korronte dinamiko nominatua - gailurra)		KA	50/63	80		100
7	4S Zirkuitu Laburreko Erresistentzia Korrontea		KA	20/25	31.5		20/25
8	Isolamendu maila baloratua	Laneko tentsio-jasapena (haustura nominatua baino lehen eta ondoren)/1 min. potentzia-maiztasuna tentsio-jasapena	KV	42. eremua (48. atsedenaldia)
		Tentsio iraunkorra (haustura nominatua izan aurretik eta ondoren) / Tximista-bulkadaren tentsio gailurra		75. eremua (85. atsedenaldia)
9	Egonkortasun termikoko denbora baloratua		S	4
10	Sekuentzia operatiboa baloratua			Bereizi -0.3S - Konbinatua -180S - Konbinatua
11	Bizitza mekanikoa		Bigarrena	20000
12	Zirkuitu Laburreko Eten-korronte baloratua Eten kopurua		Bigarrena	50
13	Eragiketa-mekanismoaren itxiera-tentsio nominala (DC)		v	AC, DC 110.220
14	Eragiketa-mekanismoaren irekiera-tentsio nominala (DC)		v	AC, DC 110.220
15	Harremanetarako hutsunea		mm	11±1
16	Gehiegizko ibilbidea (kontaktuaren malgukiaren konpresioaren luzera)		mm	3,5±0,5
17	Itxiera eta irekiera errebote-denbora trifasikoa		ms	≤2
18	Contact bounce time during closing		ms	≤2
19	Bidaiatzeko batez besteko abiadura		m/s	0,9~1,2
	Ixteko batez besteko abiadura		m/s	0,5-~0,8
20	Irekitze ordua	Funtzionamendu-tentsio maximoan	S	≤0,05
21		Gutxieneko funtzionamendu-tentsioan		≤0,08
22	Ixteko ordua		S	0.1
23	Fase-zirkuitu nagusi bakoitzaren erresistentzia		μΩ	630 ≤50		1250 ≤ 45
24	Higadura-lodiera metagarri onargarria kontaktu mugikor eta geldietarako		mm	3

Produktuen Ezaugarri eta Aplikazioa

Hutseko etenaldi aurreratua

Diseinu finkoa eta trinkoa

Segurtasun eta fidagarritasun handia

Udaberriko eragiketa-mekanismoa

Aplikazio sorta polifazetikoa

◇ Bigarren mailako azpiestazio trinkoak

◇ Industria eta meatzaritzako enpresa txikiak

◇ Zentral eolikoak

◇ Hotelak, merkataritza guneak, bulego eraikinak, merkataritza zentroak, etab.

◇ C- Karga etengailu unitatea

◇ D-Direct kable konexio unitatea

◇ De- Zuzeneko kablea konektatzeko unitatea lurrerako etengailuarekin

◇ F- Karga etengailu-fusible konbinazio unitatea

◇ V- Hutseko etengailu unitatea

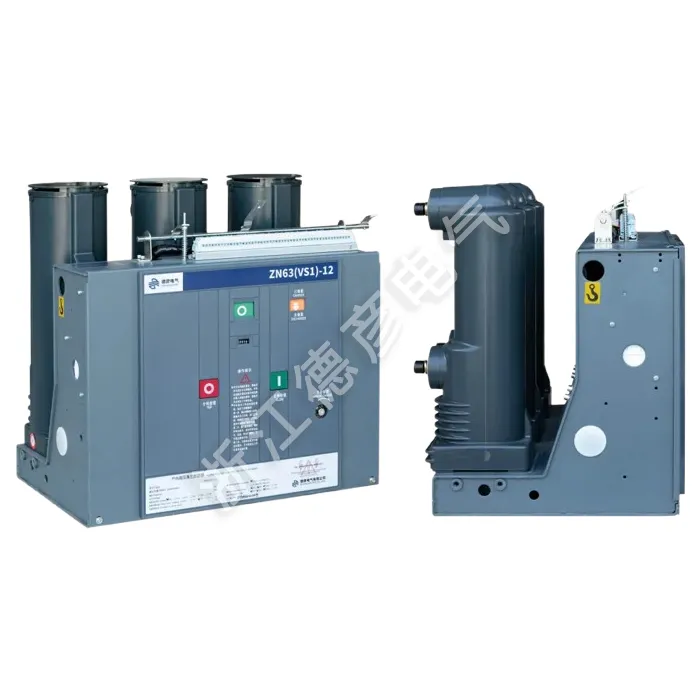

Fixed Indoor High-Voltage Vacuum Circuit Breaker
