Zerk egiten du AC metalez itxitako eraztunaren etengailu nagusia fidagarria potentziaren banaketa modernorako?

AC metalez itxitako eraztun kommutazio nagusiaTentsio ertaineko banaketa irtenbide trinkoa da, potentziaren jarraitasuna, funtzionamenduaren segurtasuna, akatsen isolamendua eta instalazioaren eraginkortasuna hobetzeko diseinatua. Metalezko itxitura baten barruan kommutazio, babes, isolamendu eta lurrerako funtzioak konbinatuz, ekipamendu hau bereziki egokia da hiri-banaketa sareetarako, industria-instalazioetarako, eraikin komertzialetarako, azpiegitura-proiektuetarako eta energia berriztagarrietarako aplikazioetarako. Gida honek bere egitura, funtzionamendu-printzipioa, funtsezko parametro teknikoak, segurtasun-ezaugarriak, aplikazio-egoerak eta konfigurazio egokia hautatzeko gogoeta praktikoak azaltzen ditu.

Aurkibidea

• 1. AC Metal-Enclosed Ring Switchgear nagusia ulertzea
• 2. Zergatik da garrantzitsua tentsio ertaineko banaketan?
• 3. Nola dago egituratuta Switchgear-a?
  • Aldaketa eta Babes Osagaiak
  • Kable eta konexio konpartimentuak
  • Metalezko Itxitura eta Segurtasun Diseinua
• 4. Nola funtzionatzen du Ring Sistema Nagusi batek?
• 5. Zein parametro tekniko dira axola gehien?
• 6. Elektrizitatea banatzeko proiektuetarako funtsezko abantailak
• 7. Non erabili ohi da?
• 8. Zer egiaztatu behar dute erosleek eskaera egin aurretik?
• 9. Instalazioa, funtzionamendua eta mantentze-lanak
• 10. Airez eta gasez isolatutako konfigurazioak
• 11. Maiz egiten diren galderak
• 12. Ondorioa

1. AC Metal-Enclosed Ring Switchgear nagusia ulertzea

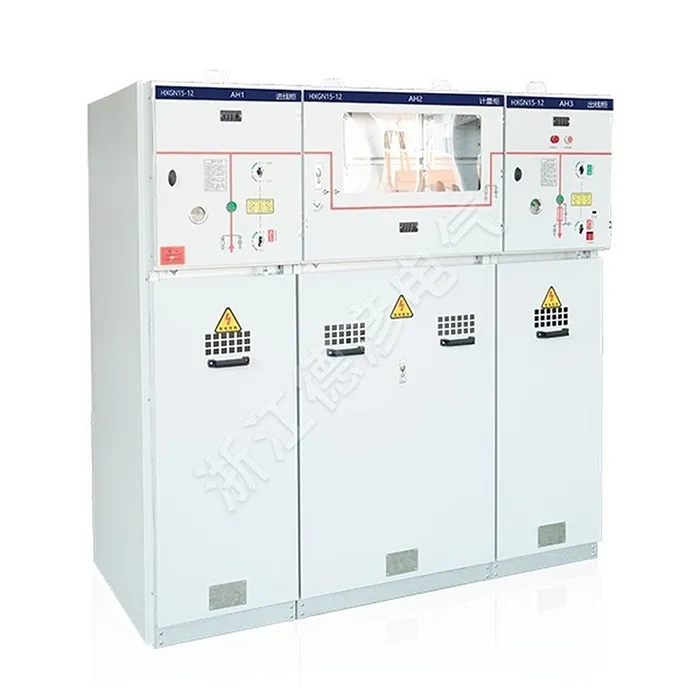

AC metalez itxitako eraztunaren etengailu nagusia tentsio ertaineko banaketa elektrikoaren muntaia da, eraztun edo banaketa-sare erradial baten barruan potentzia elektrikoa jaso, banatu, aldatu, isolatu eta babesteko diseinatua. Konmutazio- eta babes-ekipo egokiak lurpeko metalezko itxitura baten barruan jartzen ditu, tentsio ertaineko aplikazioetarako soluzio trinko eta antolatua sortuz.

IEC 62271-200 arauaren arabera, AC metalezko konmutagailuak eta kontrol-tresnak estaltzen ditu 1 kV-tik gorako tentsio nominalak eta 52 kV artekoak barne. Eraztun-unitate nagusiak ekipo honen forma praktiko bat dira eta tentsio ertaineko kableen banaketa-sistemekin oso lotuta daude.

"Eraztun nagusia" terminoak sarearen antolamendua deskribatzen du, kabinetea bera baino. Eraztun-sare tipiko batean, potentzia banaketa-puntu batera iritsi daiteke bi norabidetatik. Kable zati batek matxura bat sortzen badu, kaltetutako sekzioa isolatu daiteke gainerako sareak beste bidetik potentzia jasotzen jarraitzen duen bitartean.

Proiektuen jabeentzat, arkitektura honek banaketa-erronka garrantzitsuenetako bati erantzuten dio: zerbitzu elektrikoa mantentzea ekipoen tamaina, funtzionamenduaren konplexutasuna eta segurtasun-arriskuak kontrolatzen dituen bitartean.

2. Zergatik da garrantzitsua tentsio ertaineko banaketan?

Energia-sare modernoek karga gero eta handiagoak kudeatu behar dituzte zerbitzu fidagarria mantenduz. Industri lantegiek, merkataritza-konplexuek, ospitaleek, garraio-instalazioek, datu-zentroek eta energia berriztagarriko instalazioek ezin dute beti energia etenaldi luzeak jasan.

Behar bezala diseinatutako eraztun-sistema nagusi batek hainbat abantaila eskaintzen ditu:

• Hornikuntzaren jarraipena:Eraztun-konfigurazio batek potentzia-bide alternatibo bat eman dezake matxura isolatu baten ondoren.
• Akatsak isolatzea:Operadoreek kaltetutako sekzioa deskonekta dezakete banaketa-sare osoa alferrik itxi gabe.
• Instalazio trinkoa:Kommutazio-ekipo integratuak aztarna murrizten du ohiko antolamendu batzuekin alderatuta.
• Segurtasun operatiboa:Metalezko itxiturak, lurrerako antolamenduek, interblokeoak eta posizioaren adierazleak arrisku operatiboak murrizten laguntzen dute.
• Konfigurazio malgua:Karga-etengailuen, etengailuen, fusibleen, korronte-transformadoreen, tentsio-transformadoreen eta lurreratzeko etengailuen konbinazio desberdinak diseinatu daitezke proiektuaren eskakizunen arabera.

Ezaugarri horiei esker, eraztuneko kommutagailu nagusiak bereziki baliotsuak dira espazioa mugatua den eta zerbitzu elektrikoaren jarraipena diseinuaren lehentasun nagusia den lekuetan.

3. Nola dago egituratuta Switchgear-a?

Konfigurazioak fabrikatzailearen eta tentsio-klasearen arabera aldatzen diren arren, AC metalezko eraztun nagusien multzoak hainbat atal funtzional integratzen ditu. Atal hauek ulertzeak proposamen teknikoak zehatzago ebaluatzen laguntzen die erosleei.

Aldaketa eta Babes Osagaiak

Kommutazio-atalak karga-etengailuak, hutseko etengailuak, fusible-etengailu-konbinazioak, deskonektoreak eta lurrerako etengailuak izan ditzake. Antolamendu egokia ekipamendua elikadura aldatzeko, transformadoreen babeserako, akatsak eteteko edo funtzio hauen konbinaziorako pentsatuta dagoenaren araberakoa da.

Karga-etengailuaren etengailua, oro har, karga-korronte arrunta aldatzeko pentsatuta dago, eta etengailu batek akatsak eteteko gaitasun zabalagoa eskaintzen du. Fusibleak erabiltzen direnean, etengailu-fusible konbinazioak transformadorearen eta elikaduraren babesa eskain dezake aplikazio-eremu egoki batean.

Hori dela eta, erosleek ez dute inoiz kabinetea ebaluatu behar bere korronte nominalaren arabera. Babes-filosofia osoa transformadoreari, elikadurari, kableari eta upstream/downstream babesteko sistemari egokitu behar zaio.

Kable eta konexio konpartimentuak

Kableen konpartimentuak kommutagailuaren eta kanpoko tentsio ertaineko sarearen arteko interfazea eskaintzen du. Diseinuaren arabera, kableen amaierak, lurrerako etengailuak, korronte-transformadoreak, tentsio-transformadoreak, tentsioko babeserako osagaiak edo beste osagarri batzuk izan ditzake.

Ezinbestekoa da kableen bateragarritasun zuzena. Beharrezko kable-tamaina, amaiera-mota, isolamendu-maila, fase-tartea eta instalazio-metodoa berretsi behar dira ekipoak ekoitzi aurretik.

Metalezko Itxitura eta Segurtasun Diseinua

Metalezko itxiturak energizatutako osagaiak inguruko ingurunetik bereizten ditu eta barne-ekipamendurako egitura mekaniko definitu bat sortzen du. Konpartimentu egokiak barne akatsen ondorioak mugatzen ere lagun dezake.

Elkarri lotuta dauden mekanismoak beste ezaugarri garrantzitsu bat dira. Interblokeo mekaniko edo elektrikoek funtzionamendu-sekuentzia arriskutsuak saihesten lagun dezakete, hala nola lur-etengailu bat ixtea, energizatutako zirkuitu bat konektatuta dagoen bitartean.

Arrisku handiagoko instalazioetarako, barne-arkuaren sailkapena eta presioa arintzeko antolamenduak segurtasun-diseinu orokorraren parte gisa hartu behar dira kontuan. Komertzialki eskuragarri dauden RMU sistema batzuek barne-arkuaren errendimendua zehazten dute definitutako proba-baldintzen arabera, sailkapen zehatza zergatik egiaztatu behar den frogatu beharrean.

4. Nola funtzionatzen du Ring Sistema Nagusi batek?

Oinarrizko funtzionamendu-printzipioa zuzena da. Zenbait banaketa-puntu ertain-tentsioko sare begiztatu baten bidez konektatuta daude. Eraztun-unitate nagusi bakoitzak sarearen atal bat kontrolatzen du eta transformadore edo beherako karga batekin konexioa eman dezake.

Funtzionamendu arruntean, sareak definitutako puntu ireki batekin edo utilitateek onartutako beste konfigurazio batekin funtziona dezake. Kable-matxura gertatzen bada, operadoreek edo babes-sistema automatizatu batek kaltetutako sekzioa identifikatu eta isolatu dezakete. Sarearen zati osasuntsuak hornidura-bidetik energizatuta egon daitezke orduan.

Antolaketa honek ez du esan nahi eraztun bakoitzak automatikoki etenik gabeko potentzia ematen duenik. Benetako jarraitutasuna sarearen diseinuaren, babesaren koordinazioaren, aldatzeko prozeduren, automatizazioaren, erredundantziaren eta utilitateen funtzionamendu-baldintzen araberakoa da.

Hori dela eta, banaketa-eskema orokorraren kalitatea etengailuak bezain garrantzitsua da.

5. Zein parametro tekniko dira axola gehien?

Tentsioan eta korrontean soilik oinarritutako ekipoak aukeratzeak proiektuaren arazo larriak sor ditzake. Zehaztapen tekniko oso batek parametro elektrikoak, mekanikoak, ingurumena eta segurtasuna kontuan hartu behar ditu.

IEC 62271-200 bereziki garrantzitsua da AC metalez itxitako kommutagailu eta kontrol-tresnei buruzko eskakizunak ezartzen dituelako bere tentsio-tartearen barruan. Beste estandar batzuk aplika daitezke osagai indibidualetan, tentsio handiko etengailuak, etengailuak, etengailu-fusibleen konbinazioak, deskonektoreak eta lurrerako etengailuak barne.

6. Elektrizitatea banatzeko proiektuetarako funtsezko abantailak

Aztarna trinkoa

Eraztun-ebakidura nagusia banaketa funtzio ugari konbinatzeko diseinatuta dago, antolamendu nahiko trinko batean. Hau bereziki erabilgarria da hiri-azpiestazioetan, merkataritza-eraikinetan, industria-lantegietan eta azpiegitura-proiektuetan, non solairuko espazioa garestia den.

Malgutasun operatiboa hobetu

Kommutazio-funtzio anitzek operadoreek aukeratutako elikadura, transformadore edo kable-atalak isolatu ditzakete sarearen funtzionamendu-planaren arabera. Horrek mantentze- eta akatsak kudeatzeko prozedurak erraztu ditzake.

Langileen babesa hobetua

Metalezko itxiturak, lurrerako sistemak, interblokeoak, konpartimentuak eta arku-errendimenduen sailkapen egokiak babes-geruza ugari sor ditzakete. Hala ere, ezaugarri hauek produktuaren egiazko probaren dokumentazioarekin egiaztatu behar dira.

Banaketa-konplexutasun murriztua

Behar bezala konfiguratutako RMU batek elikadura-aldaketa eta transformadoreen babesa integra ditzake pakete estandarizatu batean. Horrek ingeniaritza, garraioa, instalazioa eta abian jartzea erraztu ditzake hainbat osagai bereizi muntatzearekin alderatuta.

Azpiegitura modernoetarako egokia

Oinarrizko arkitektura berak ohiko erabilgarritasunen banaketa eta industria, merkataritza, energia berriztagarriak, garraioak eta tentsio ertaineko beste aplikazio batzuk onartzen ditu.

7. Non erabili ohi da?

AC metalez itxitako eraztun kommutagailu nagusia egokia da tentsio ertaineko banaketa-ingurune zabal baterako.

• Hiri-potentziaren banaketa:Azpiestazio trinkoak eta lurpeko kable-sareak.
• Instalazio industrialak:Lantegiak, prozesatzeko plantak, biltegiak eta fabrikazio guneak.
• Eraikin komertzialak:Merkataritza zentroak, bulego konplexuak, hotelak eta garapen komertzial handiak.
• Azpiegitura publikoak:Aireportuak, trenbide instalazioak, ospitaleak, tunelak eta udal proiektuak.
• Energia berriztagarriak:Eguzki- eta haize-energia biltzeko eta banatzeko sistemak.
• Bizitegi garapenak:Tentsio ertaineko banaketa komunitate handietarako eta etxebizitza proiektuetarako.
• Azpiestazio transformatzaileak:Sarrerako eta irteerako elikaduraren kudeaketa eta transformadoreen babesa.

Merkataritza- eta industria-proiektuek dimentsio trinkoak, kommutazio fidagarriak, mantentze-lan zuzenak eta babes-koordinazio argia lehenesten dituzte. Energia berriztagarrien proiektuek urrutiko funtzionamenduan, ingurumen-erresistentzian, monitorizazioan eta automatizazioan arreta gehiago jarri dezakete.

8. Zer egiaztatu behar dute erosleek eskaera egin aurretik?

Tentsio ertaineko etengailuak erostea erabaki tekniko bat da, prezioen alderaketa besterik ez. Eskaera egin aurretik, proiektuko ingeniariek eta kontratazio-taldeek egutegi tekniko zehatza prestatu behar dute.

1. Egiaztatu sistemaren tentsioa.Egiaztatu funtzionamendu-tentsio nominala eta gehienezko baldintzak.
2. Kalkulatu karga-korrontea.Ez hautatu korronte nominala transformadorearen plakatik soilik benetako funtzionamendu-baldintzak kontuan hartu gabe.
3. Zirkuitu laburren maila zehaztu.Kommutagailuaren denbora laburrean eta gailurreko erresistentzia-kalifikazioak sareko akatsen kalkuluarekin bat etorri behar du.
4. Babes metodoa definitu.Zehaztu proiektuak karga etengailuak, hutseko etengailuak, fusibleak edo konbinazioren bat behar duen.
5. Egiaztatu kableen baldintzak.Kable mota, amaiera, eroalearen tamaina eta eskuragarri dagoen instalazio-espazioa baieztatu behar dira.
6. Berrikusi interblokeatzeko baldintzak.Egiaztatu behar diren funtzionamendu-sekuentzia eta segurtasun-logika.
7. Egiaztatu ingurumen-baldintzak.Kontuan hartu tenperatura, altitudea, hezetasuna, kutsadura maila, baldintza sismikoak eta instalazio-ingurunea.
8. Eskatu probaren dokumentazioa.Eskatu aplikagarriak diren proba motako txostenak, ohiko proben erregistroak, ziurtagiriak, marrazkiak eta fitxa teknikoak.
9. Egiaztatu mantentze-sarbidea.Ziurtatu operadoreek ekipamendua segurtasunez ikuskatu, operatu, probatu eta mantendu dezaketela.
10. Etorkizuneko hedapena ebaluatzea.Elikagai osagarriak behar badira, eztabaidatu modulartasuna eta ordezko ahalmena fabrikatu aurretik.

Proiektuaren hasieran zehaztapen tekniko argi batek aurrekontuen gaizki-ulertuak, birdiseinu lanak, entrega-atzerapenak eta martxan jartzeko arazoak nabarmen murrizten ditu.

9. Instalazioa, funtzionamendua eta mantentze-lanak

Ondo diseinatutako etengailuek ere instalazio eta funtzionamendu zuzena behar dute. Instalazioak fabrikatzaileak onartutako planoak eta aplikagarriak diren arau elektrikoak jarraitu behar ditu. Kablearen amaieraren kalitatea bereziki garrantzitsua da amaiera txarrak estres elektriko lokalizatua, berotzea edo isolamenduaren hutsegitea sor dezakeelako.

Energiatu aurretik, proiektu-taldeek funtzionamendu mekanikoa, interblokeo elektrikoa, lurraren jarraikortasuna, kableen konexioak, babes-ezarpenak, zirkuitu osagarriak, seinale-sistemak eta beste funtzio garrantzitsuak egiaztatu beharko dituzte.

Ohiko mantentze-lanak fabrikatzailearen argibideetan eta benetako funtzionamendu-ingurunean oinarritu behar dira. Baliteke ikuskapen-tarteen egokitzapena behar izatea kutsadura handia duten lekuetarako, hezetasun handikoetarako, maiz aldatzeko edo baldintza industrial zorrotzetarako.

Banaketa-sistema adimentsuetarako, aukerako monitorizazio eta urrutiko kontrol funtzioak ere kontuan hartu daitezke. Funtzio hauek ikusgarritasun operatiboa hobetu dezakete eta egoera anormalen aurrean erantzun azkarragoa izan dezakete gunearen kontrol-arkitekturarekin behar bezala integratzen badira.

10. Airez eta gasez isolatutako konfigurazioak

Eraztun-ebakidura nagusia isolamendu-teknologia desberdinen inguruan diseinatu daiteke. Airearekin isolatutako konfigurazioek airea erabiltzen dute isolatzaile nagusi gisa, eta gasarekin isolatutako diseinuek osagai kritikoak ingurune isolatzaile itxi batean jartzen dituzte. Solido-isolatutako soluzioak produktu sorta batzuetan ere eskuragarri daude.

Konfigurazio onena proiektuaren ingurunearen araberakoa da, teknologia "onen" unibertsal baten ordez. Erosleek espazioa, mantentze-filosofia, ingurumen-eskakizunak, bizi-zikloaren gogoetak, tokiko araudia eta fabrikatzailearen proben frogak ebaluatu behar dituzte.

11. Maiz egiten diren galderak

Zer da AC metalezko eraztunaren etengailu nagusia?

Metalezko karkasa batean sartuta dagoen tentsio ertaineko etengailu-multzoa da eta batez ere eraztun edo erradialen potentzia sareetan konmutatzeko, isolatzeko, babesteko eta banatzeko diseinatua.

Zer tentsio-tarte lotzen da normalean eraztun-etengailu nagusiarekin?

RMU produktu komertzial asko tentsio ertaineko sareetarako diseinatuta daude, hala nola 11 kV, 12 kV edo 24 kV sistemetarako, eta beste konfigurazio batzuek tentsio-klase osagarriak estal ditzakete. Balorazio zuzena proiektuaren sarearekin bat etorri behar da beti.

Eraztun-unitate nagusi batek elektrizitatea etenaldiak saihesten ditu?

Ezein ekipamenduk ezin du eten guztiak desagerrarazi. Eraztun-antolamendu batek, hala ere, horniduraren jarraitasuna hobe dezake, matxuratutako sekzio bat isolatzea ahalbidetuz, sekzio osasuntsuak hornidura bide alternatibo baten bidez energizatuta egon daitezkeen bitartean.

Zein da karga etengailu baten eta etengailu baten arteko aldea?

Karga-etengailu batek karga-korronte arrunta bere gaitasun zehaztuaren barruan aldatzea du helburu nagusiki. Etengailu bat matxura-korronteak eteteko diseinatuta dago, baita bere errendimendu nominalaren barruan kommutazio-eginkizunak betetzeko ere. Babes-eskemak zehaztu behar du zein den gailu egokia.

Zergatik da garrantzitsua IEC 62271-200?

IEC 62271-200 1 kV-tik gorako eta 52 kV arteko tentsio nominaletarako AC metalez itxitako switchgear eta kontrol-tresnarako baldintzak zehazten ditu. Erreferentzia garrantzitsua eskaintzen du ekipamendu aplikagarrien eraikuntza, probak eta errendimendua ebaluatzeko.

Eraztun etengailu nagusia kanpoan erabil al daiteke?

Bai, kanpoko bertsioak itxitura babestu eta ingurumenarekiko erresistentzia egokiarekin diseinatu daitezke. Hala ere, kanpoko instalazioak hezetasuna, tenperatura, hautsa, korrosioa, eguzki-esposizioa eta gune-baldintzak kontuan hartu behar ditu.

Zein dokumentu eskatu behar dizkio erosle batek fabrikatzaileari?

Proiektuaren arabera, dokumentazio erabilgarria fitxa tekniko bat, lerro bakarreko diagrama, antolamendu orokorraren marrazkia, kableatuaren eskema, proba motaren dokumentazioa, ohiko proben erregistroak, instalazio eskuliburua, funtzionamendu eskuliburua eta aplikagarriak diren ziurtagiriak izan ditzake.

Nola hauta daiteke eraztunaren etengailu nagusi zuzena?

Hasi sareko tentsioa, etengabeko korrontea, akatsen maila, babes-filosofia, kablearen konfigurazioa, isolamendu-baldintzak, ingurumen-baldintzak, instalazio-espazioa, segurtasun-baldintzak eta aplikagarriak diren estandarrak. Ondoren, parametro hauek fabrikatzaileak probatutako produktuaren konfigurazioarekin lotu behar dira.

12. Ondorioa

AC metalez itxitako eraztun kommutagailu nagusiak paper garrantzitsua betetzen du tentsio ertaineko banaketa modernoan, eraikuntza trinkoa, kommutazio kontrolatua, akatsen isolamendua, lurra eta babes funtzioak konbinatzen dituelako muntaia integratuan. Bere balioa nabarmena da hornikuntzaren jarraipena, instalazio-espazio mugatua, funtzionamendu-segurtasuna eta banaketa-arkitektura sinplifikatua garrantzitsuak diren sareetan.

Ingeniarientzat eta kontratazio taldeentzat, ikuspegi fidagarriena ekipamenduak sistema elektriko osoaren arabera hautatzea da, zehaztapen batean zentratu beharrean, hala nola korronte nominala edo armairuaren tamaina. Tentsio-maila, matxura-korrontea, isolamenduaren koordinazioa, babes-estrategia, ingurumen-baldintzak, barne-arkuaren errendimendua, kableen antolaketa, interblokeatzea, probak eta etorkizuneko hedapena elkarrekin kontuan hartu behar dira.

Zhejiang Deyan Electric Co., Ltd.tentsio ertaineko elektrizitatea banatzeko proiektuak onar ditzake profesionalki konfiguratutako ekipo elektrikoekin eta proiektuetara bideratutako irtenbide teknikoekin. Eskakizunak hiri-banaketa, industria-energia hornidura, merkataritza-azpiegitura edo energia berriztagarrien aplikazioak badakar, behar bezala egokitzen den etengailuaren konfigurazioa hautatzea da funtzionamendu seguru eta fidagarriaren oinarria.

AC metalez itxitako eraztun konmutagailu nagusirako irtenbide egokia behar al duzu zure proiekturako?Partekatu zure tentsio-maila, korronte nominala, zirkuitu laburren eskakizuna, instalazio-ingurunea eta sarearen konfigurazioaZhejiang Deyan Electric Co., Ltd.irtenbide tekniko egokia eztabaidatzeko. Produktuen zehaztapenetarako, proiektuen kontsultarako eta pertsonalizatutako eskakizunetarako,jarri gurekin harremanetaneta utzi gure taldeari tentsio ertaineko banaketa-sistema fidagarri bat eraikitzen laguntzen.
