Zer da Switchgear? Funtzioa eta Motak

Gehienetan, jendeak ez du pentsatzen elektrizitatearen atzean dauden sistema ikusezinetan. Etengailu bat iraultzen duzu, argiek funtzionatzen dute, sinplea. Baina atzeko planoan ezkutatuta, ezer arriskutsurik gertatzen ez dela ziurtatzen duten gailuak daude. Gauza horri, edo hobeto esanda, gauzen bilduma horri switchgear deitzen zaio. Orain, hamar pertsona ezberdin galdetzen badiezu zer den switchgear, litekeena da gehienek ez dizula erantzun zuzenik emango. Batzuek "hautsi-kutxa da" esan dezakete, beste batzuek sorbaldak altxatuko dituzte. Baina egia da, etengailuak edonon daude, zure etxetik hasi eta zentral erraldoi bateraino. Elektrizitatearen bizkartzain bat bezalakoa da.

Zer da Switchgear?

Beraz, egin dezagun oso erraza. Switchgear, funtsean, zirkuituak zaintzen dituen ekipo elektrikoen kita da. Etengailuak, etengailuak, fusibleak, isolatzaileak, erreleak izan daitezke. Aterki honen azpian erortzen dira guztiak. Sistema batean zerbait gaizki doanean, atezain baten moduan jokatzen du eta arazoa hedatzea eragozten du. Horregatik, lerro batean etengailuak zer den galdetzen baduzu, esan dezakezu: potentzia elektrikoaren segurtasun-armadura da.

Jendeak batzuetan zer den konmutagailu elektrikoa esaldia erabiltzen du, baina gauza bera esan nahi du. Soto edo azpiestazio batean armairu gris horiek ikusi badituzu, hori kommutagailu elektrikoa da. Horien barruan elektrizitatea erabiltzeko seguru mantentzen duten piezak daude. Etxean, txikia da. Ospitale edo fabrika batean, izugarria da. Baina dena ideia beraren pean dago.

Ezin dituzu bereizi bi hitzak: kommutagailuak eta babesa. Eskuz eskutik doaz. Babesa da switchgear existitzen den arrazoia. Gainkarga edo akatsen bat badago, babesa berehala hasiko da. Pentsa eraikin bateko sute-ateetan: eremu batean kea edo garrak izan ditzake, baina ateek zabaltzeari uzten diote. Etengailuak horrelakoak dira, elektrizitatearekin bakarrik.

Switchgear Funtzioa Azaldua

Etengailuak funtzio nagusia betetzen du sistema elektriko guztietan, energia banaketa seguru eta eraginkorra bermatuz. Bere helburu nagusia elektrizitatea kudeatzea da, etenik edo arriskurik gabe modu fidagarrian joan dadin. Kontrola, babesa eta isolamendua konbinatuz, kommutagailuak ekipoak eta pertsonak seguru mantentzen ditu egoitza, merkataritza eta industria konfigurazioetan funtzionamendu egokiak mantentzen dituen bitartean.

1. Potentzia Fluxuaren Kontrola

Kommutagailuen lehen eta ikusgarriena potentzia-fluxua kontrolatzea da. Operadoreei zirkuituak modu seguruan piztu eta itzaltzeko aukera ematen die, elektrizitatea behar denean bakarrik ibiltzen dela bermatuz. Kontrol hori funtsezkoa da bai ohiko eragiketetan, bai larrialdi egoeretan, eraginkortasuna eta sistemaren errendimendu egokia mantentzen laguntzen baitu.

2. Matxuren aurkako babesa

Kommutagailuek babesa eskaintzen dute zirkuituak deskonektatuz, gainkargak edo zirkuitu laburrak bezalako akatsetan. Honek ekipoetan kalteak saihesten ditu eta sute edo kolpe arriskuak murrizten ditu. Etengailuak eta erreleak bezalako babes-gailuek berehala jarduten dute, sistema elektrikoa seguru eta funtzionatzen dela ziurtatzen dute ustekabeko arazoak sortzen direnean ere.

3. Mantentze-lanetarako isolamendua

Beste funtzio kritiko bat isolamendua da. Etengailuak sistema elektriko baten atal batzuk segurtasunez deskonektatzeko aukera ematen du, ingeniariek ikuskapenak, probak edo konponketak egin ditzaten kable biziekin kontakturik gabe. Isolamendu honek langileen segurtasuna eta gainerako sistemaren etendura minimoa bermatzen du.

4. Segurtasun Elektrikoaren bizkarrezurra

Elkarrekin, kontrolak, babesak eta isolamenduak segurtasun elektrikoaren bizkarrezurra osatzen dute. Etengailurik gabe, potentziaren banaketa fidagarria ez litzateke posible izango. Funtzio hauek sistemak egonkor mantentzen dituzte, arriskuak minimizatzen dituzte eta mantentze-lanak arriskurik gabe egin daitezkeela bermatzen dute, kommutagailuak edozein energia-sareren funtsezko osagai bihurtuz.

Etengailuen Adibideak

Konmutagailuen adibide ugari daude. Zure etxean etengailu-kutxa? Hori da bat. Merkataritza gune baten barruan dagoen panel handia? Beste bat. Industrietan, tentsio ertaineko etengailuak aurkituko dituzu. Transmisioaren aldetik, engranaje are handiagoa. Adibideak aldatzen dira, baina printzipioa beti berdina da.

Etengailu motak

Orain, switchgear forma asko daude. Tamaina bakarra ez da guztientzako. Etengailu motak tentsioaren eta non erabiltzen diren araberakoak dira batez ere. Mota bakoitzak ezaugarri berezi batzuk ditu, erabilera baterako edo besterako egokia egiten dutenak.

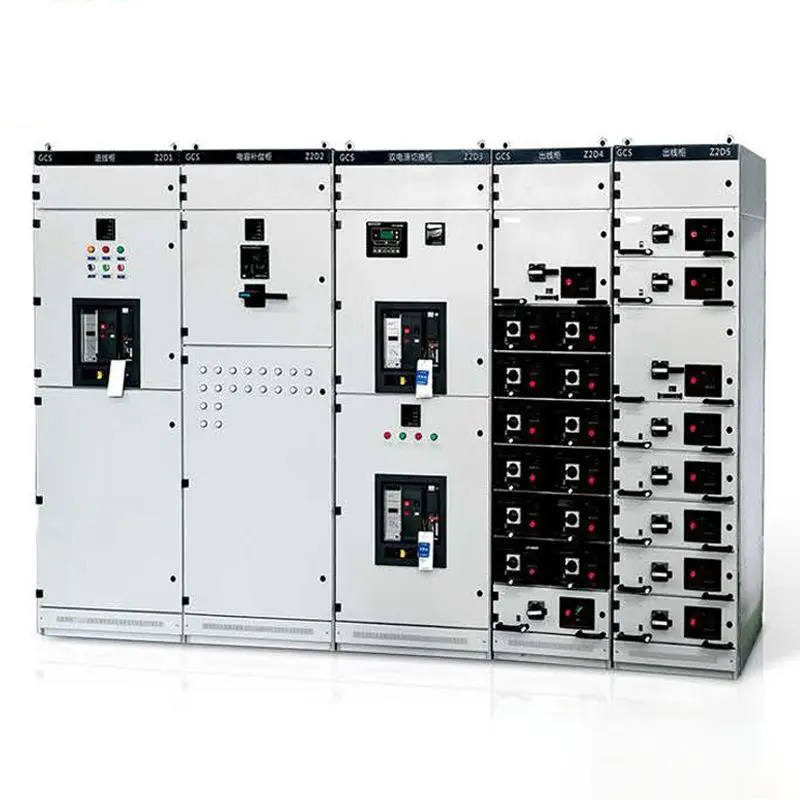

Behe Tentsioko Aparailuak

Ohikoena tentsio baxuko etengailuak dira. 400 voltiorainoko edozer sartzen da hemen. Etxeak, bulegoak, denda txikiak, izena. Eguneroko bizitza babesten duen engranajea da. Etengailuak, fusibleak eta erreleak unitate hauetan bilduta daude. Baliteke haietaz ez pentsatzea etengailu bat bidaiatzen den arte, baina beti ari dira isil-isilik lanean.

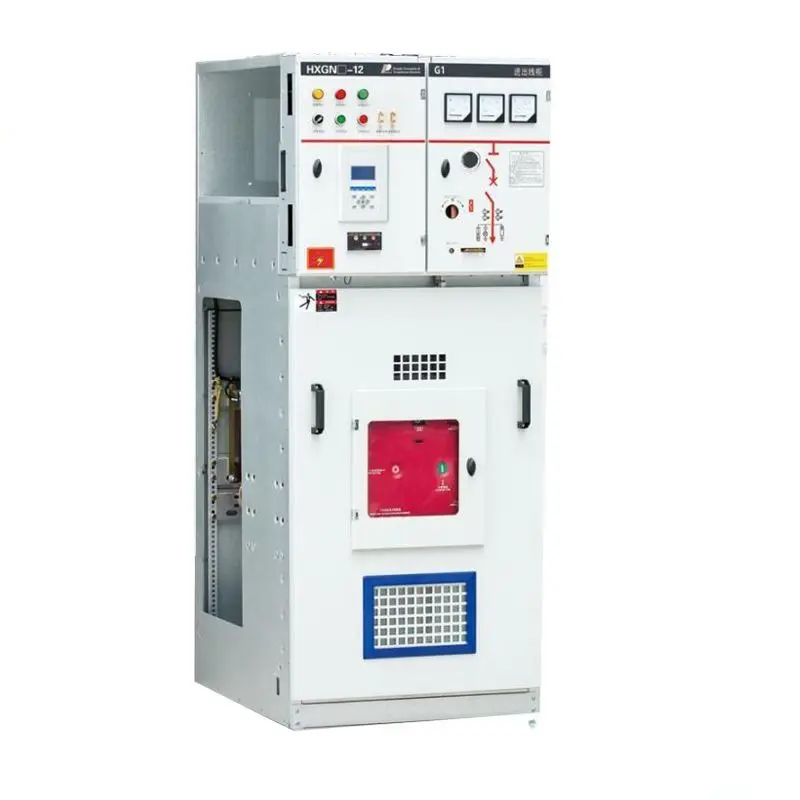

Erdi Tentsioko Aparailuak

Hurrengoa, tentsio ertaineko etengailuak daude. Hau 1 kV eta 35 kV artekoa da. Industrietan, ospitaleetan, elektrizitatea milaka etxetan banatzen duten azpiestazioetan aurkituko duzu. Tentsio ertaineko engranajeak pisu handiagokoak dira, karga handiagoak kudeatzeko eraikia. Egonkortasuna funtsezkoa denean, ebakuntza aretoan bezala, engranaje honek energia segurua eta egonkorra mantentzen duela ziurtatzen du.

Tentsio Handiko Konmutagailuak

Orduan tentsio handiko engranajea duzu. Hau da gauza handia. Transmisio-lineetan esertzen dena eta eskualde osoak lotzen dituena. Hemen akatsak arriskutsuak eta garestiak dira. Horregatik, goi-tentsioko etengailuak muturreko isolamenduarekin eta babes-ekintza oso azkarrekin diseinatuta daude. Printzipio bera, eskala handiagoa.

Barruan vs Kanpoan

Instalatzen diren lekuaren araberako etengailu motak ere badaude. Barruko unitateak seguru mantentzen dira eraikinen barruan, eguralditik urrun. Kanpoko unitateak malkartsuak dira, askotan azpiestazioetan, euriari, hautsari eta beroari aurre egiteko eraikiak.

Airea, Gasa, Olioa Isolatuta

Azkenik, horiek taldekatzeko beste modu bat isolamendua da. Airearekin isolatutako switchgear merkea eta oso erabilia da. Gasez isolatua, askotan SF6rekin, trinkoa eta fidagarria da espazio estua dagoen lekuetan. Olioz isolatutako engranaje zaharragoa da, baina oraindik ere badago sare batzuetan. Hirurek balio dute, beharraren arabera.

Ondorioa

Beraz, zer da switchgear? Elektrizitatea seguru, kontrolatuta eta fidagarria mantentzen duen gailu multzoa da. Etxeetako tentsio baxuko konmutagailuetatik industrietako tentsio ertaineko konmutagailuetaraino, transmisio sistemetaraino, zeregina berdina da. Switchgear funtzioa kontrolatzea, babestea eta isolatzea da. Etengailuaren funtzionamendu-printzipioa sinplea baina eraginkorra da: matxura detektatu, etengailua seinaleztatu, moztu, gainerakoak babestu. Begiratu etengailuen osagaiak, etengailuak, erreleak, fusibleak, isolatzaileak, eta ikusiko duzu bakoitzak nola jokatzen duen. Haiek gabe, sistema elektrikoak ez lirateke seguruak izango, ezinezkoak izango lirateke martxan.
