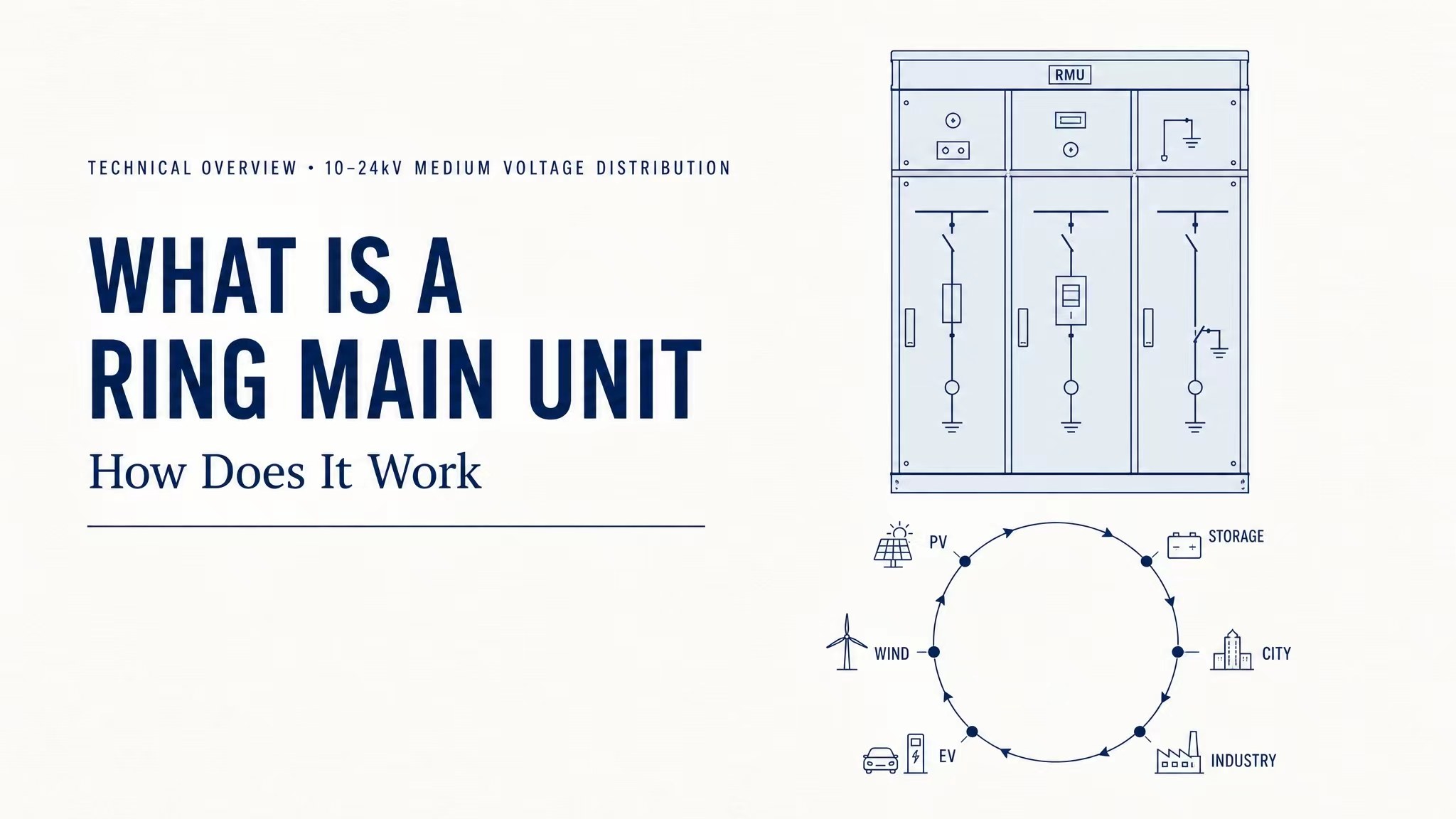

Zer da Eraztun-Unitate Nagusia eta nola funtzionatzen duen

Hiri-kable bidezko hodiak berritzean, energia berrien elektrizitatearen banaketan eta bizitegi-komunitateetarako eta industria-parkeetarako energia-hornidura-proiektuak lagunduz,Eraztun Unitate Nagusiak(RMU) 10--24 kV-ko tentsio ertaineko eraztun-sareetan oinarrizko kommutagailu gisa balio dute. Armairuaren egitura trinkoari, karga-etengailuen muntaketa fidagarriei eta eraztun-elikadura-hornidura malguari esker, RMUak kanpoko elektrizitatea banatzeko, kutxa azpiestazioen bat etortzeko eta lurpeko kanalizazioko potentzia banatzeko ekipamendu nagusi bihurtu dira. Dokumentu honek ekipamenduaren oinarrizko funtzionamendu-printzipioak, oinarrizko bost abantailak, aplikagarriak diren guneak, ohiko ikuskapena eta mantentze-lanak biltzen dituen sarrera zehatza eskaintzen du, baita industriako gas-isolamendu ekologikoko RMU berrien joera teknikoa ere, sektore elektrikoan ohiko bilaketa-hitz gakoei erantzunez.

I. Oinarrizko Lan-printzipioa

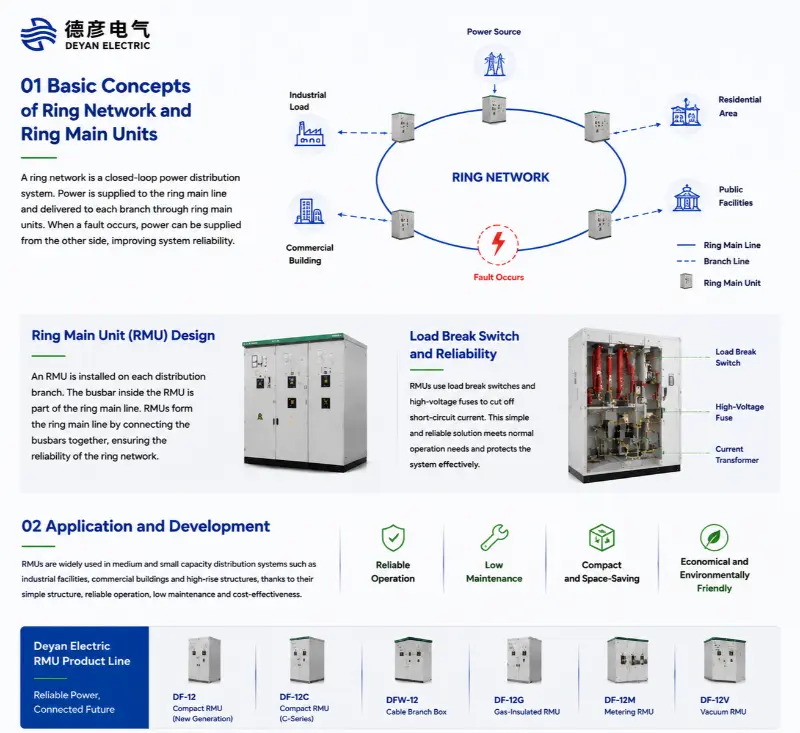

Eraztunaren elikadura-hornidura eraztun-hornidura-begizta itxi bat osatzeari egiten dio erreferentzia, goi-tentsioko hainbat kable muturrez konektatuz. Barneko osagaiez hornituta, karga-etengailuak, lurrerako etengailuak eta fusibleak barne, RMU-ek begiztaren barruan kable-lerroen konexioa eta deskonexioa kontrolatzen ditu.

Eraztun-sarearen atal batean zirkuitulabur edo kable kalteak gertatzen direnean, RMU-k akastunaren segmentua azkar deskonekta dezake. Soinu-zirkuituek potentzia bidirekzioan transmiti dezakete oraindik, eremu osoan etenaldiak saihestuz eta hiri banaketa-sareen elikadura-horniduraren egonkortasuna asko hobetuz --- hau da tentsio handiko etengailu arruntetatik bereizten duen funtzio nagusia.

II. Bost oinarrizko produktuen ezaugarriak

1. Armairu trinkoaren diseinua instalazio lekua aurrezteko
Egitura integratua modular batekin, bere bolumen orokorra tentsio handiko etengailu konbentzionalak baino askoz txikiagoa da. Errepideko uhal berdeetan, kable-putzuetan eta lurpeko elektrizitatea banatzeko geletan zuzenean instalatu daiteke, hirietako espazio eskaseko kanpo elektrizitatea banatzeko guneetarako aproposa da.

2. Segurtasun-errendimendu bikaina duten hautazko euskarri isolatzaile anitz
Merkatuak hainbat mota eskaintzen ditu, besteak beste, SF6 gasarekin isolatuta, aire lehorra errespetatzen den gasarekin, solidoarekin eta airearekin isolatutako produktuak. Guztiz itxitako armairuaren egitura iragazgaitza eta hautsaren aurkakoa da IP67 babes-mailarekin, euriaren, harearen, hezetasunaren eta kostaldeko gatz-lainoaren higadurari aurre egiten dio kanpoko funtzionamendu 24 orduz.

3. Eraztun elikadura-hornidura akatsen isolamendu azkarrarekin
Potentzia bikoitzeko eraztun aldatzea onartzen du. Adar bakarrean matxura gertatzen denean, unitateak matxura blokeatu eta isolatzen du berehala, beste erabiltzaileen hornidura eten gabe, eta ezinbestekoa da hirigune zaharretako sare elektrikoa berritzeko eta berritzeko.

4. Egitura sinplea epe luzerako mantentzerik gabeko errendimenduarekin
Gasez isolatutako RMUen barne osagaiak inguruneko airearen oxidaziorik gabe daude, eguneroko ikuskapen-lan-karga murrizten du. Karga mekanikoko etengailuek iraunkortasun handia dute eta maiz aldatzeko eragiketak jasan ditzakete.

5. Berritze adimentsurako laguntza lehen-bigarren mailako integrazioaren bidez
RMU adimendun berriek sentsore-terminalak dituzte tenperatura, gas-presioa eta linearen akatsen seinaleak urrunetik kontrolatzeko. Sare adimendunen back-end sistemekin bateragarriak dira, arretarik gabeko funtzionamendua eta akatsen alarma automatikoak ahalbidetzen dituzte, potentzia banaketaren eraldaketa adimendunaren joerarekin bat eginez.

III. Aplikazioaren eszenatoki nagusiak

● Lurpeko kableen berrikuntza hirigune zaharretaneta kanpoko elektrizitatea banatzeko eraztun sareak udal errepideetan zehar

● Tentsio handiko potentzia banatzeko unitateak bizitegietarako, merkataritza-multzoetarakoeta lurpeko aparkalekuak

● Sarrera eta irteerako etengailu-armairuakkutxa motako azpiestazioen barruan

● 10kV sarera konektatutako potentzia banaketazentral fotovoltaikoetarako eta banatutako energia biltegiratzeko proiektuetarako

● Industria-parkeetarako, industria-guneetarako, meategietarako energia-hornidura-sistemen laguntzaeta autobideen azpiegiturak

● Kanpoko eraztunaren hornikuntza-guneak kostaldeko kaleetan, herrietan eta landa-eremuetan;korrosioaren aurkako armairuak funtzionamendu-ingurune gogoretara egokitzen dira

IV. Eguneroko mantentze-metodo estandarrak

1. Aldian-aldian ikuskatu armairuaren kanpoaldeaarmairuko ateetako zigilatzeko, korrosio edo zahartze/hondatutako zigilatze-zerrendetarako; konpon ezazu txirbildutako pintura herdoila eta ura sartzea saihesteko.

2. Aldian-aldian egiaztatu gas ganberaren presioagasez isolatutako modeloak eta presio baxuko ihesen alarmei berehala aurre egin.

3. Probatu behin eta berriz aldatzeko errendimenduakarga-etengailuak eta lurrerako etengailuak, eta garbitu armairu barruan metatutako hautsa eta hondakinak.

4. Egiaztatu kable-loturen tenperaturaezkutuko arriskuak ezabatzeko, esate baterako, kableatuaren terminal solteak eta gehiegi berotuak.

5. Isolamendu-jasateko tentsioko proba erregularrak egiteaeta monitorizazio adimentsuko terminalen eta akatsen adierazleen funtzionamendu normala egiaztatzea.

V. Industriaren garapenaren joera

Karbono Bikoitzaren politikak bultzatuta, aire lehorrean isolatutako RMU ekologikoak ospe handia hartzen ari dira. Berotegi-efektuko gasen sufre hexafluoruro tradizionala aire garbiarekin ordezkatzen dute ingurune isolatzaile gisa, ingurumen-errendimendu handiagoa lortzeko. Bien bitartean, lehen eta bigarren mailako integrazioa, miniaturizazioa eta adimena industriaren norabide nagusi bihurtu dira, eta RMUek laguntza fidagarria ematen jarraitzen dute hiriko banaketa-sare adimentsuak eraikitzeko.
