Barruko hutseko etengailua Esku-gurdiarekin

Deyan Electric etxetresna elektriko industrialen fabrikazio esperientzia aberatsa duen hornitzaile profesionala da, etxetresna elektriko industrialen I+G, ekoizpen, salmenta eta zerbitzuan espezializatua. Bere produktu nagusiak elektrizitate-ekipoak dira, hala nola gasez isolatutako konmutagailuak, eraztun-unitate nagusiak, azpiestazio trinkoak eta goi/behe-tentsioko kommutagailuak.
Barruko hutseko etengailua Handcart (atera) diseinuarekin mantentze eta proba errazetarako. Zirkuitu babes fidagarria eskaintzen du hutsean eteteko teknologiarekin, egitura trinkoarekin eta funtzionamendu malguarekin, potentzia banatzeko sistemetarako eta aplikazio industrialetarako aproposa da.

Bidali kontsulta

Produktuaren Deskribapena

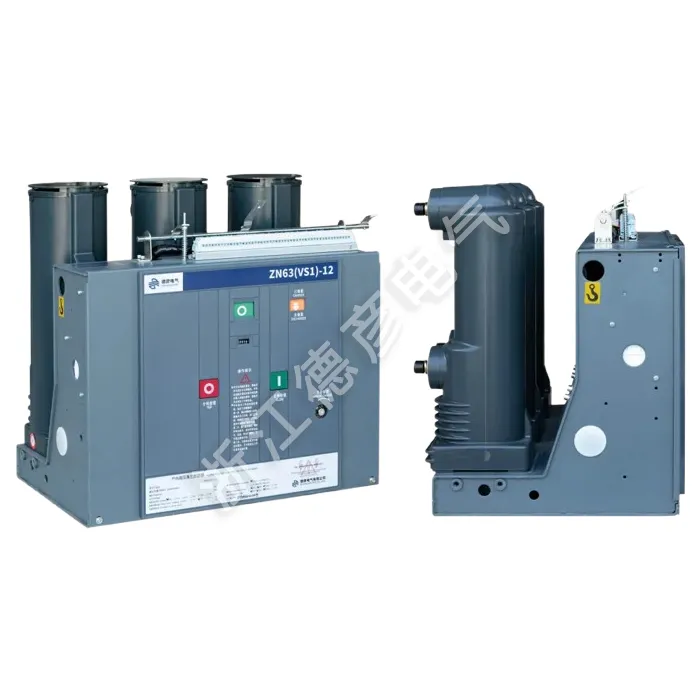

Esku-gurdidun barruko hutseko etengailua 12kV-ko tentsio nominala duen AC 50Hz barruko etengailu trifasikoa da. Egokia da industria-zentraletan, zentral elektrikoetan, azpiestazioetan eta instalazio elektrikoetan kontrol- eta babes-aplikazioetarako, eta aproposa da maiz funtzionatzea eskatzen duten tokietarako. Funtzionamendu-mekanismo integratua eta etengailuaren gorputza ditu. Esku-karroidun barruko hutseko etengailua instalazio-unitate finko gisa diseinatu daiteke edo bultzatzeko mekanismo berezi batekin hornitu daiteke, ateratzeko unitate bat osatzeko. Handcar zirkuitu nagusiaren atal duen barruko hutseko etengailuak guztiz kapsulatutako solido-isolamenduko poloak sar ditzake tamaina trinkoa, fidagarritasun handia eta mantentzerik gabeko funtzionamendua lortzeko. Bateragarria da KYN28-12(GZS) bezalako konmutagailu ateragarriekin, muntaketa finkoaren bertsioa XGN konmutagailu finkoko armairuetan integra daitekeen bitartean.

Produktuaren parametroa (zehaztapena)

Serie zenbakia	Izena		Unitatea	Datuak
1	Tentsio nominala		kV	12
2	Funtzionamendu-tentsio maximoa		KV	12
3	Korronte nominala		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Zirkuitu laburreko haustura-korronte nominatua (egonkortasun termiko-korronte nominatua - RMS)		KA	20/25	31.5		40
5	Zirkuitu laburren itxiera korronte nominala (gailurra)		KA	50/63	80		100
6	Iraupen-korronte gailurra (Egonkortasun-korronte dinamiko nominatua - gailurra)		KA	50/63	80		100
7	4S Zirkuitu Laburreko Erresistentzia Korrontea		KA	20/25	31.5		20/25
8	Isolamendu maila baloratua	Laneko tentsio-jasapena (haustura nominatua baino lehen eta ondoren)/1 min. potentzia-maiztasuna tentsio-jasapena	KV	42. eremua (48. atsedenaldia)
		Tentsio iraunkorra (haustura nominatua izan aurretik eta ondoren) / Tximista-bulkadaren tentsio gailurra		75. eremua (85. atsedenaldia)
9	Egonkortasun termikoko denbora baloratua		S	4
10	Eragiketa-sekuentzia baloratua			Bereizi -0.3S - Konbinatua -180S - Konbinatua
11	Bizitza mekanikoa		Bigarrena	20000
12	Zirkuitu Laburreko Eten-korronte baloratua Eten kopurua		Bigarrena	50
13	Eragiketa-mekanismoaren itxiera-tentsio nominala (DC)		v	AC, DC 110.220
14	Eragiketa-mekanismoa Irekitze-tentsio nominala (DC)		v	AC, DC 110.220
15	Harremanetarako hutsunea		mm	11±1
16	Gehiegizko ibilbidea (kontaktuaren malgukiaren konpresioaren luzera)		mm	3,5±0,5
17	Itxiera eta irekiera errebote-denbora trifasikoa		ms	≤2
18	Kontaktuen errebote-denbora ixtean		ms	≤2
19	Bidaiatzeko batez besteko abiadura		m/s	0,9~1,2
	Ixteko batez besteko abiadura		m/s	0,5-~0,8
20	Irekitze ordua	Funtzionamendu-tentsio maximoan	S	≤0,05
21		Gutxieneko funtzionamendu-tentsioan		≤0,08
22	Ixteko ordua		S	0.1
23	Fase-zirkuitu nagusi bakoitzaren erresistentzia		μΩ	630 ≤50		1250 ≤ 45
24	Higadura-lodiera metagarri onargarria kontaktu mugikor eta geldietarako		mm	3

Produktuen Ezaugarri eta Aplikazioa

Esku-gurdiaren diseinua

Huts-etenaldi aurreratua

Segurtasun hobetua interblokeoekin

Udaberriko eragiketa-mekanismoa

Aplikazio polifazetikoa

Aplikazio sorta

◇ Bigarren mailako azpiestazio trinkoak

◇ Industria eta meatzaritzako enpresa txikiak

◇ Zentral eolikoak

◇ Hotelak, merkataritza guneak, bulego eraikinak, merkataritza zentroak, etab.

◇ C- Karga etengailu unitatea

◇ D-Direct kable konexio unitatea

◇ De- Zuzeneko kablea konektatzeko unitatea lurrerako etengailuarekin

◇ F- Karga etengailu-fusible konbinazio unitatea

◇ V- Hutseko etengailu unitatea
