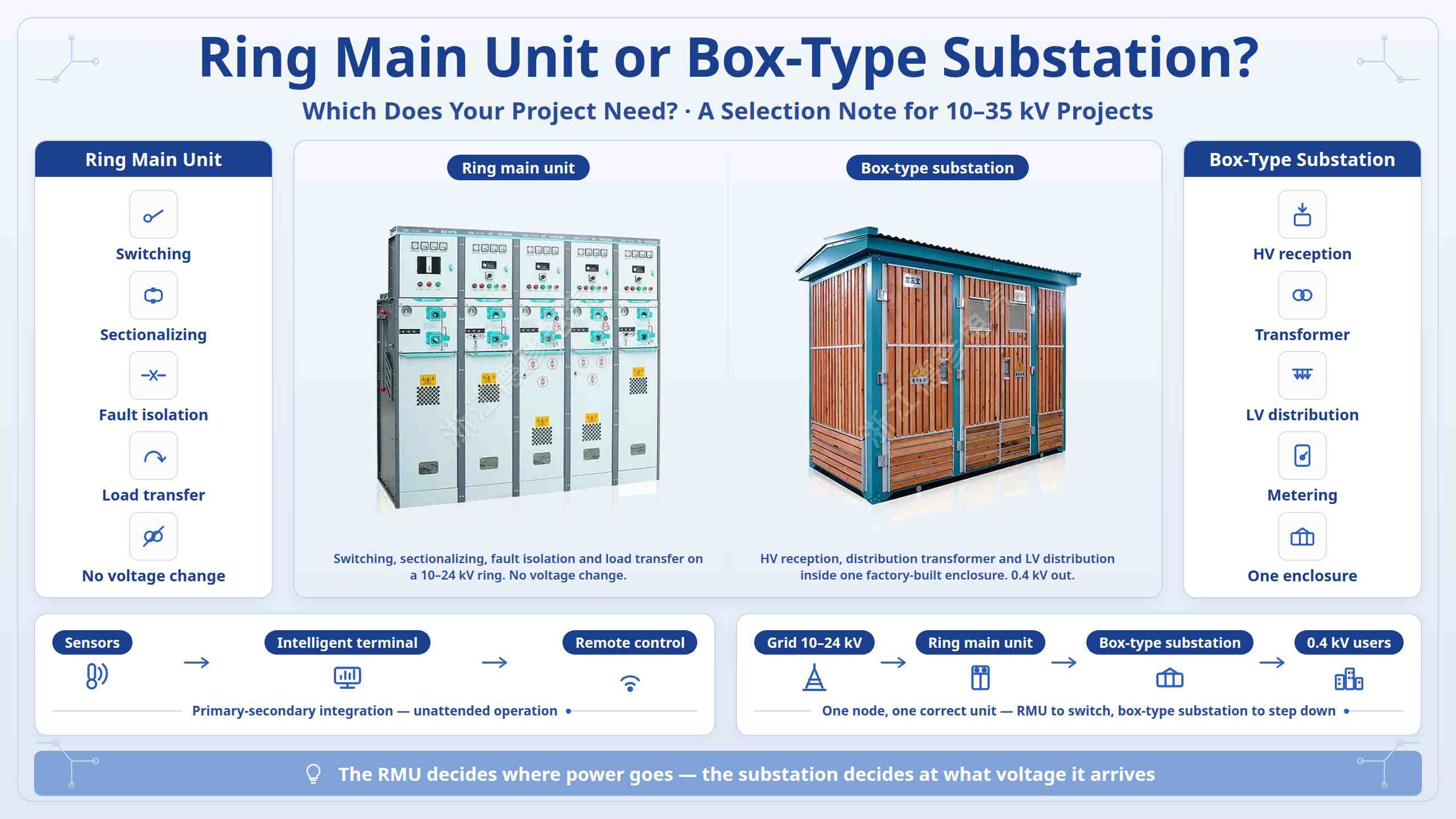

Eraztun Unitate Nagusia edo Kutxa motako Azpiestazioa: Zein behar du zure proiektuak?

10-35 kV-ko banaketa-proiektuetan, eraztun-unitate nagusia (RMU) eta kutxa motako azpiestazioa maiz aipatzen dira diseinuaren berrikuspen berean. Biak trinkoak direnez eta biak fabrikan eraikitakoak direnez, batzuetan lehiakide diren aukera gisa hartzen dira. Ez dira. Erabakia planifikatzen ari zaren nodoari buruzko galdera batean dator: puntu honek tentsioa jaitsi eta tentsio baxuko potentzia banatu behar al du, edo lineak aldatu, sekzionatu eta konektatu besterik ez du behar?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), bi produktu-lerroak fabrikatzen dituenak, muga praktikoa ezartzen du behean.

I. Bi Lan Desberdin

Eraztun-unitate nagusia 10-24 kV-ko tentsio ertaineko eraztun-sareetan erabiltzen den metalezko konmutagailu bat da. Bere barne-osagaiak karga etengailuak, lurrerako etengailuak eta fusibleak dira. Kommutazioa, linearen sekzioa, akatsen isolamendua eta karga-transferentzia egiten ditu, eta horrela, kable sekzio bateko matxura bat moztu daiteke eraztunaren gainerako hornidura eten gabe. Ez du tentsioa aldatzen.

Kutxa motako azpiestazio batek goi-tentsioko potentzia-harrera, banaketa-transformadore bat eta behe-tentsioko potentzia-banaketa integratzen ditu, neurketa eta itxiturarekin batera, guztiz itxitako altzairuzko egitura mugikor batean. Lantegian aurrefabrikatua dago, unitate oso gisa entregatuta, eta bere irteera tentsio baxuko potentzia da azken erabiltzaileentzat.

Lerro batean: RMU batek erabakitzen du boterea nora doan; kutxa motako azpiestazio batek erabakitzen du zein tentsiotan iristen den eta nola banatu.

II. Eredua zure eszenatokiarekin lotzea

Hiri-kablea berritzea energia-eraztun bikoitzeko hornidurarekin eta RMUrako tokiko jaitsiera-deirik gabe. Irteerako 0,4 kV-ko potentzia behar duten karga-puntuek —bizitokiak, tailerrak, merkataritza guneak, kargaguneak— kaxa motako azpiestazio bat eskatzen dute. Kanpoko gune estu, heze edo hautsez betetako guneek gasez isolatutako RMU baten alde egiten dute, zeinaren depositu itxiak kondentsazioari, hautsari eta gatz-lainoari aurre egiten dio askoz ikuskapen gutxiagorekin. Fotovoltaikoek, biltegiratze- eta karga-pila-proiektuek biak erabiltzen dituzte: kutxa handieneko azpiestazioek eta sarera konektatutako armairuek bihurketa eta sarearen konexioa kudeatzen dute, gasez isolatutako RMUek bilketa eta aldaketa kontrolatutako aztarna baten barruan.

III. Proiektu gehienetan elkarrekin lan egiten dute

Kutxa motako azpiestazio askoren barruan, tentsio handiko sarrerako eta irteerako unitateak karga etengailudun eraztun-unitate nagusiak dira. RMU da konmutazio-osagaia; azpiestazioa bere inguruan transformazioa eta behe-tentsioko banaketa gehitzen duen itxitura da. Muga praktikoa da, beraz, lehiakorra baino; nodo bat bakarrik aldatzen eta sekzionatzen bada, zehaztu RMU bat; ere utzi eta banatu behar badu, kutxa motako azpiestazio bat zehaztu; eta geltoki hori ere eraztun-sare baten parte bada, biak batera zehazten dira. Bietarako egungo norabide nagusia lehen-bigarren mailako integrazioa da: kabinete barruko sentsoreak eta monitorizazio-unitateak, kanpoko banaketa-terminal adimentsu batekin bat datozenak, denbora errealean datuak igotzea ahalbidetzen duena, akatsen kokapen automatikoa eta isolamendua, urruneko kommutazio kontrola eta arretarik gabeko funtzionamendua ahalbidetzen dutenak.

IV. Zer egiaztatu Eredua baieztatu aurretik

Ezarri lehenik sarea erradiala edo potentzia bikoitzeko eraztuna den; honek bakarrik erabakitzen du RMU behar den ala ez. Ondoren, egiaztatu tentsio nominala (10/24/35kV), korronte nominala eta zirkuitu laburren haustura-korrontea babes-ezarpen koordinatuekin; Gunearen baldintzak espazioa, hezetasuna, hautsa, gatz-lainoa eta babes-maila barne, leherketa-frogako ekipamenduekin GB 50058 behar denean; eta karga-eskakizunak, hala nola transformadorearen ahalmena, irteerako zirkuituak eta lekualdaketa posiblea. Pisatu lehen kostua bizitza-zikloaren kostuarekin: airez isolatutako ekipamenduak mantentze-lanetarako langile dedikatuekin barneko gune lehorrean egokitzen dira, eta gasarekin isolatutako ekipoek aldez aurretik kostu handiagoa dute, baina kanpoko edo ikuskatzeko zailak diren guneetako mantentze-lanak murrizten dituzte.
