Zer da Goi Tentsioko Switchgear?

Goi-tentsioko etengailuaktentsio handiko sistema baten zatiak kontrolatzeko, babesteko eta isolatzeko ezinbesteko ekipo elektrikoa da. Gida zehatz honek bere definizioa, osagaiak, motak, aplikazio-egoerak, segurtasun-gogoetak, estandarrak eta zure energia-proiekturako irtenbide onena nola aukeratu aztertzen ditu. Industriako ohiko galderak zuzentzen dituen FAQ atal sendo bat ere sartzen dugu.

Aurkibidea

1. Zer da Goi Tentsioko Switchgear?
2. Nola funtzionatzen du goi-tentsioko etengailuak?
3. Zeintzuk dira funtsezko osagaiak?
4. Zein motak erabiltzen dira?
5. Non erabiltzen da tentsio handiko konmutagailuak?
6. Zergatik da Segurtasuna Kritikoa?
7. Nola hautatu eskuineko gailuak?
8. Ohiko galderak

Zer da Goi Tentsioko Switchgear?

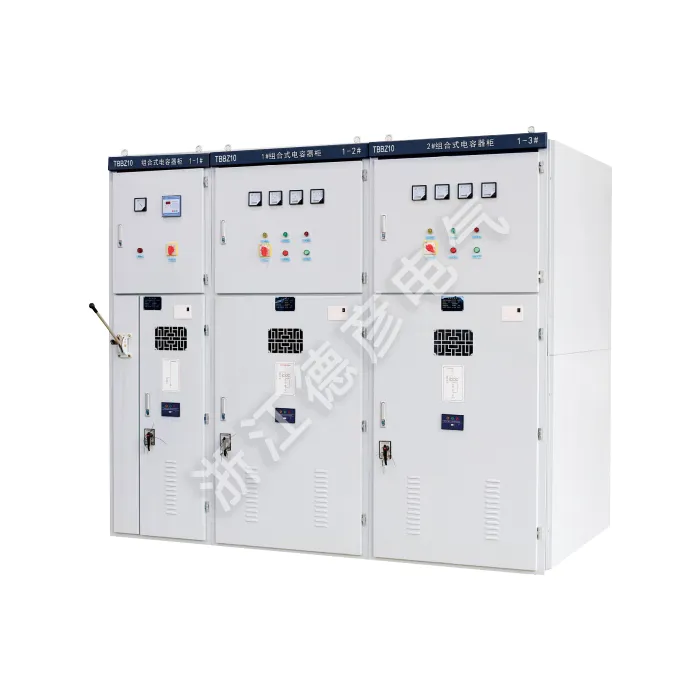

Tentsio handiko konmutagailuak 1.000 voltiotik gorako tentsioetan funtzionatzeko diseinatutako ekipamendu elektrikoei deritze AC sistemetan (eta 1.500 V-tik gorako DC sistemetan). Funtsezko papera betetzen du eskala handiko sare elektrikoetan potentzia banaketa kudeatzeko, batez ere azpiestazioetan, zentral elektrikoetan eta industria-instalazio handietan.

Ekipamendu honek babes-erreleak, etengailuak, isolatzaileak, deskonexio-etengailuak eta beste gailu batzuk integratzen ditu, energia elektrikoa behar denean segurtasunez konektatu, deskonektatu eta kontrolatu daitekeela ziurtatzen dutenak.

Nola funtzionatzen du goi-tentsioko etengailuak?

Tentsio handiko konmutagailuak korronte elektrikoa azkar etenez funtzionatzen du ekipoak kalteak saihesteko eta segurtasuna bermatzeko, hala nola gainkargak eta zirkuitu laburrak bezalako akatsetan. Sistemak etengabe kontrolatzen ditu korrontea eta tentsioa; Baldintza anormalak hautematen direnean, etengailuak bezalako babes-gailuak irekitzen dira korrontea mozteko eta arazoa isolatzeko.

Kommutagailuak mantentze-lanetarako programatutako deskonexioak ere ahalbidetzen ditu sarearen etenik gabeko ataletan eragin gabe, sistemaren fidagarritasuna eta funtzionamendu-denbora hobetuz.

Zeintzuk dira tentsio handiko konmutagailuen osagai nagusiak?

Osagai hauen konbinazioak energia-sistemen kontrol, babes eta monitorizazio integrala bermatzen du.

Zeintzuk dira ohikoak tentsio handiko konmutagailu motak?

Tentsio handiko konmutagailuak hainbat modutan sailka daitezke:

• Isolamendu ertainaren arabera:Airez isolatutako switchgear (AIS) eta gasez isolatutako switchgear (GIS).
• Instalazioaren kokapenaren arabera:Barruko eta Kanpoko kommutagailuak.
• Aplikazioaren xedearen arabera:Transmisio, Banaketa eta Eraztun Unitate Nagusiak (RMU).

Mota bakoitzak bere abantailak ditu espazio, kostu, segurtasun eta ingurumen eskakizunei dagokienez.

Non erabiltzen da tentsio handiko konmutagailuak?

Tentsio handiko kommutagailuak ezinbestekoak dira sektore askotan, besteak beste:

• Azpiestazio elektrikoak eta garraio-sareak.
• Energia sortzeko instalazioak eta energia berriztagarrien instalazioak.
• Industri planta astunak, manufakturak eta meatzaritza-eragiketak.
• Azpiegitura proiektuak, hala nola aireportuak eta trenbide sistemak.

Potentzia banaketa egonkorrean eta matxurak arintzeko duen eginkizuna ezinbestekoa da sistema elektriko modernoetan.

Zergatik da Segurtasuna kritikoa tentsio handiko konmutagailuekin?

Tentsio handiko sistemekin lan egiteak segurtasun-arrisku larriak dakartza, besteak beste, muturreko tenperaturak eta elektrokuzio-arriskuak irits daitezkeen arku-distirak. Arrisku horiek modu eraginkorrean kudeatzeko segurtasun-protokolo zorrotzak, babes-ekipoak eta ondo prestatutako operadoreak behar dira.

Ongi diseinatutako segurtasun-blokeoek eta bost prebentzio-eginbideek kargapean etengailuak ixtea edo konpartimentu biziak irekitzea bezalako eragiketak eragozten dituzte, langileak eta ekipoak babestuz.

Nola hautatu tentsio handiko etengailu egokia?

Sistema egokia aukeratzeak honako hau ebaluatzea dakar:

• Beharrezko tentsio- eta korronte-mailak.
• Ingurugiro-baldintzak, hala nola, tenperatura eta hezetasuna.
• IEC 62271 bezalako nazioarteko estandarrak betetzea.
• Mantentze-beharrak eta bizi-zikloko kostuak.

Esperientziadun hornitzaileekin lan egiteak errendimendu eta segurtasun eskakizunekin bat etortzea bermatzen du. Kalitate handiko irtenbideetarako, kontuan hartu fabrikatzaile finkatuen aukerak, hala nolaZhejiang Deyan Electric Co., Ltd., potentzia banatzeko ekipamendu fidagarrietan espezializatua, tentsio handiko kommutagailuak barne.

Maiz egiten diren galderak

Zer da goi-tentsioko etengailuak?

Tentsio handiko konmutagailuak tentsio handiko sistema baten zatiak kontrolatzeko, babesteko eta isolatzeko diseinatutako ekipamendu elektrikoak dira, normalean 1.000 voltiotik gorakoak, funtzionamendu segurua eta akatsen kudeaketa bermatuz.

Nola hobetzen dute tentsio handiko kommutagailuek segurtasuna?

Gainkargetan korrontea etenez, akatsen atalak isolatuz eta interblokeoen bidez eragiketa arriskutsuak saihestuz, etengailuek arrisku elektrikoak asko murrizten dituzte eta langileak eta ekipoak babesten dituzte.

Zeintzuk dira goi-tentsioko etengailuen osagai nagusiak?

Osagai nagusien artean etengailuak, deskonektoreak, babes-erreleak, bus-barrak eta tresna-transformadoreak daude, eta bakoitzak sare elektrikoen monitorizazioa, kontrola eta babesa laguntzen du.

Zergatik da garrantzitsua ingurumen-baldintza etengailuak hautatzerakoan?

Tenperaturak, hezetasunak eta kutsatzaileek isolamenduaren errendimenduan eta korrosioarekiko erresistentzian eragiten dute, eta etengailuen iraupena eta fidagarritasuna eragiten dute.

Zein estandar arautzen dute tentsio handiko kommutagailuen diseinua?

IEC 62271 seriea bezalako arauek tentsio handiko konmutagailuen diseinu, proba eta funtzionamendu segururako baldintzak definitzen dituzte, kalitatea eta betetzea bermatzeko.
