Iman Iraunkorreko Inbertsore Sinkronoa

Deyan Electric industria elektrikoaren hornitzaile profesionala da, I+G, ekoizpena eta zerbitzu integratua dituena, prezio abantaila ona eta estaldura zabala dituena Europako eta Amerikako merkatuetan. Bere LNC860E Iman Iraunkorreko Inbertsore Sinkronikoa kontrol bektorial aurreratua eta kalitate egonkorra ditu. Asko erosteko egokia da, CNC zentroak bezalako goi-mailako eszenatokiak balio du, motorraren abiadura erregulazio zehatza eta fidagarria eskainiz.

Bidali kontsulta

Produktuaren Deskribapena

LNC860E serie Iman Iraunkorreko Inbertsore Sinkronoak helburu orokorreko errendimendu handiko maiztasun-bihurgailu bektorialak dira, batez ere AC motor sinkrono trifasikoen abiadura eta momentua kontrolatzeko eta doitzeko erabiltzen direnak. 32 biteko DSP txipa erabiltzen du eta oinarrizko kontrol algoritmoak ditu, hala nola begizta itxiko kontrol bektoriala, begizta irekiko kontrol bektoriala eta momentuaren kontrola, iman iraunkorreko motor sinkronoen disko-kontrola ahalbidetuz, errendimendu handiagoarekin eta zehaztasun handiagoarekin. Abiadura baxuetan momentu handiko irteera ematen du, ezaugarri dinamiko onak ditu, gainkarga-gaitasun oso handia du eta PG txartel ezberdinak onartzen ditu. Produktuaren fidagarritasuna eta ingurumen-egokitzapena hobetzen dituen bitartean, bezeroen erabilgarritasunerako eta industriako espezializaziorako diseinua ere indartzen du. Funtzio optimizatuagoak, aplikazio malguagoak eta errendimendu egonkorragoak dituenez, oso erabilia izan daiteke gama ertain-altuko aplikazio agertokietan, hala nola, injekzio-makinak, aire-konpresoreak, potentzia ertaineko eta altuko serbo-sistemak, ehungintzako mekanizazio-ekipoak, CNC mekanizazio-ekipoetan. Iman Iraunkorreko Inbertsore Sinkrono hau 485 komunikazio-funtzio batekin dator estandarra, eta 22 kW-eko eta beheragoko potentzia balazta-unitate batekin dator. Potentzia tartea: 0.75kW ~ 400kW-380V.

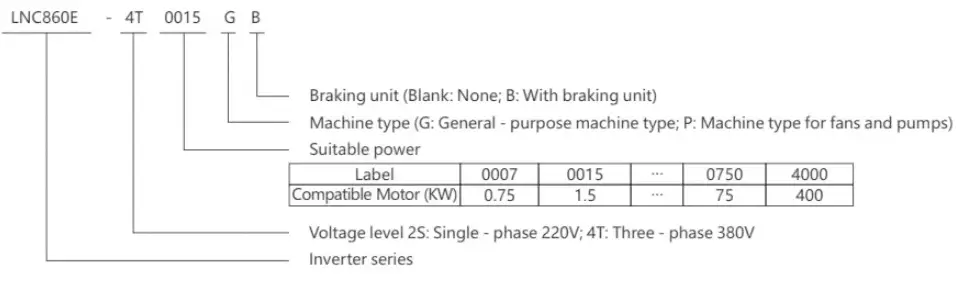

Ereduaren esanahia

LNC860E Permanent Magnet Synchronous Inverter

Produktuaren ezaugarriak

▲ Irekia - begizta eta itxia - begizta bektorialaren kontrol iraunkorra - iman motor sinkronoetarako hainbat kodetzaile onartzen ditu: ABZ inkrementala, UVW inkrementala eta ebatzailea.
▲ Tentsio sarrera zabala, irteerako tentsio erregulazio automatikoa (AVR), eten gabeko funtzionamendua momentuko potentzia galtzean, moldagarritasun handiagoarekin
▲ Hainbat frekuentzia ezartzeko metodo onartzen ditu: ezarpen digitala, kantitate analogikoa, PID ezarpena, RS485 komunikazio ezarpena
▲ Abiarazte leuna eta funtzionamendu egonkorra, abiadura jarraitzeko funtzioarekin
▲ DC busa parteka dezake energia aurrezteko
▲ Zarata txikia eta interferentziaren aurkako gaitasun sendoa
▲ Gainkarga-gaitasun handia, momentu nominalaren % 150ak 60 segundoz funtziona dezake
▲ PID algoritmo aurreratuan eraikia, erantzun azkarrarekin, moldagarritasun sendoarekin eta arazketa errazarekin
▲16 - urratseko abiadura kontrola, PLC sinplea funtzio anitzeko kontrol logikoa lortzeko, hala nola denbora, abiadura konstantea eta norabide kontrola.
▲ Babes-funtzio anitz: gain-tentsioa, gain-korrontea, gainkarga, gain-beroa, etab.
▲ LCD panelaren pantaila eta funtzionamendua onartzen ditu txineraz eta ingelesez Profibus - DP eta MODBUS komunikazioa onartzen du
▲ Egituraz aire-hodien diseinu independentea hartzen du, haizagailua libreki desmunta daiteke, beroa xahutzeko errendimendu onarekin

Izen-plakaren argibideak

EREDUA:	LNC860E-4T0040GB/4T0055PB
POTENTZIA:	4KW9A/5,5K
SARRERA:	3PH AC380V 50HZ/60HZ
IRTEERA:	3PH AC0V-380V 0HZ-400HZ
S.N:	Barra-kodea

Zehaztapen teknikoak

Elementua		Zehaztapena
Kontrol-ezaugarriak	Irteerako maiztasuna	0-500Hz
	Eramailearen maiztasuna	0.8kHz ~ 12kHz. Eramailearen maiztasuna automatikoki doi daiteke karga-ezaugarrien arabera
	Irteerako maiztasunaren bereizmena	0,01 Hz
	Kontrol modua	Bekizta irekiko kontrol bektoriala (SVC) V/F kontrola Bekizta itxiko kontrol bektoriala (FVC)
	Momentuaren ezaugarriak	Momentu-konpentsazioarekin eta irristatze-konpentsazioarekin, hasierako momentua 0,25 Hz-tan (SVC) % 150era irits daiteke.
	Torque kontrolaren zehaztasuna	±% 5 (FVC)
	Geldialdiak prebenitzeko jarduketa irizpidea	Ezarri korronte nominalaren ehuneko gisa, %20tik %250era bitartekoa.
	Abiadura erregulatzeko tartea	1:100 (SVC) 1:1000 (FVC)
	Abiadura egonkortzeko zehaztasuna	% ± 0,5 (SVC) ± % 0,02 (FVC)
	Gainkarga-gaitasuna	Irteera-korronte nominalaren %150 minutu batekoa izan da
	V/F kurba	Lau modu: lineala; puntu anitzeko V/f bereizketa osoa; V/f bereizketa osatugabea
	Azelerazio eta dezelerazio kurba	Lineal edo S-kurba azelerazio eta dezelerazio moduak; lau azelerazio eta dezelerazio denbora; azelerazio eta dezelerazio denbora tartea 0,1~6500,0s
	DC balaztatzea	DC balaztatze-maiztasuna.0.00Hz~gehienezko maiztasuna.Balztatze-denbora:0.0s~36.0s, balazta-ekintzaren korronte balioa:%0.0~100.0%
	Jog kontrola	Jog maiztasun tartea: 0.00Hz ~ gehienezko maiztasuna, jog azelerazio eta dezelerazio denbora 0.1s ~ 6500.0s
	PLC sinplea, urrats anitzeko abiadura eragiketa	Gehienez 16 urratseko abiadurako eragiketa lor daiteke PLC edo kontrol terminalen bidez
	PID integratua	Prozesu-kontroleko begizta itxiko kontrol-sistema erraz konturatu daiteke
	Tentsio erregulazio automatikoa (AVR)	Sareko tentsioa aldatzen denean, irteerako tentsio konstantea automatikoki mantendu dezake
	Korrontea mugatzeko funtzio azkarra	Murriztu gehiegizko korronte-matxurak neurri handienean eta babestu maiztasun-bihurgailuaren funtzionamendu normala
Funtzionamenduaren ezaugarriak	Agindu-kanal operatiboa	Hiru kanal: eragiketa panelak emandakoak, kontrol terminalek emandakoak, serieko komunikazio atakak emandakoak. Hainbat modutan alda daiteke.
	Maiztasun iturria	Hamar maiztasun-iturri: paneleko botoiaz emandakoa, eragiketa panelak emandakoa, tentsio analogikoaz emandakoa, korronte analogikoaz emandakoa, RS485 komunikazioaren bidez emandakoa, hainbat modutan alda daitekeena.
	Maiztasun iturri laguntzailea	Hamar maiztasun-iturri laguntzaile. Maiztasun osagarrien doikuntza eta maiztasun-sintesia malgutasunez lor ditzake
	n sarrerako terminalak	Sei sarrera digital terminal, horietako bat abiadura handiko pultsu sarrera gisa erabil daiteke. Bi sarrera analogiko kanal, Al1: sarrera-barrutia 0~+10V, Al2: sarrera-tartea 0~+10V/0-20mA
	Irteerako terminalak	Abiadura handiko pultsu-irteerako terminal bat, OkHz ~ 50kHz-tik uhin karratuko seinalea ateratzeko gai dena, maiztasuna eta irteerako maiztasuna bezalako kantitate fisikoen irteeraz jabetu daitekeena. Irteera irekiko terminal gisa hautatu daiteke. faktore-seinaleak
Pantaila eta teklatuaren funtzionamendua	LED pantaila	8 funtzio teklaz hornituta dago, 5 digituko 7 segmentuko LED eta 5 egoerako LED adierazlez hornituta.
Pantaila eta teklatuaren funtzionamendua	Babes funtzioa	Motor-zirkuitu laburren detekzioa piztean, sarrerako eta irteerako fase-galeren babesa, gehiegizko korrontearen babesa, gehiegizko babesa, tentsio azpiko babesa, beroaren gainkargaren babesa, etab.
Ingurunea	Eskaera lekua	Barrualdean, eguzki-argia zuzenean jasan gabe, hautsik, gas korrosiborik, gas sukoiak, olio-lainoa, ur-lurruna, tantaka edo gatza, etab.
	Altuera	1000m baino gutxiago
	Inguruko hezetasuna	-10 ℃ ~ + 40 ℃ (giro-tenperatura 40 ℃ ~ 50 ℃ artekoa denean, desagerrarazteko eragiketa behar da)
	Hezetasuna	95% RH baino gutxiago, ur tanta kondentsaziorik gabe
	Dardara	5,9 m/s² baino gutxiago (0,6 g)
	Biltegiratze-tenperatura	-20 ℃ ~ + 60 ℃
