Alanbre-tresnagailurako inbertsorea

Deyan Electric industria elektriko hornitzaile profesionala da, irtenbide fidagarriak eta prezio onak eskaintzen dituena, Europako eta Amerikako merkatuak estaltzen dituena. Bere LNC860L Inbertsoreak Wire-Drawing Machinerako tentsio-kontrol aurreratua eta kalitate egonkorra ditu. Asko erosteko egokia da, alanbre eta kable industrietara egokitzen da, funtzionamendu iraunkorra bermatuz.

Bidali kontsulta

Produktuaren Deskribapena

LNC860L hari-tresna-makinei eskainitako maiztasun-bihurgailuen serieak 8605-bektorialeko maiztasun-bihurgailuen errendimendu handiko ezaugarri guztiak izateaz gain, begizta itxiko tentsioaren kontrola eta begizta irekiko tentsioaren kontrola ere lor ditzakete, hainbat hariketa eta desegiteko eskakizunak betez. Tentsio-harilak kontrolatzeko eta euskarrietarako eredu matematiko bat dauka erroiluen diametroaren kalkulu automatikoa. Asko erabil daiteke alanbrea eta kablea, metalezko papera prozesatzeko, harilkatzeko, metalezko hariak eta plastikozko hariak bezalako industrietan. Tiratzeko makinarako inbertsore hau estandarra da - 485 komunikazio-funtzio batekin hornitua, eta balazta-unitate bat estandarra da - 22 kW-ko edo beheragoko potentziarako hornitua. Potentzia tartea: 0.75kW-400kW-380V.

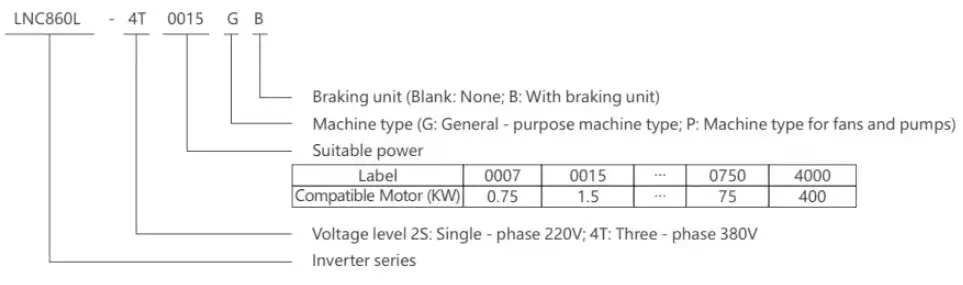

Ereduaren esanahia

LNC860L Inverter for Wire-Drawing Machine

Produktuaren ezaugarriak

▲ Errendimendu handiko kontrol bektoriala, maiztasun baxuko momentu handia eta irteera egonkorra

▲ Hainbat kodetzaile onartzen ditu: ABZ inkrementala, U inkrementala eta ebatzailea

▲ Tentsio-sarrera zabala, irteerako tentsio erregulazio automatikoa (AR), itzaltzerik ez unean uneko potentzia galtzean, moldagarritasun handiagoarekin

▲ Begizta itxiaren tentsioaren kontrola eta begizta irekiaren tentsioaren kontrola onartzen du

▲ Tentsio harilaren kontrolerako eredu matematiko integratua, erroiluen diametroaren kalkulu automatikoa onartzen du

▲ Hasiera leuna, funtzionamendu egonkorra eta etengabeko tentsioa

▲ Alanbre automatikoa - haustura hautematea, inertziaren konpentsazio automatikoa

▲ Haiztu eta desegiteko sistemaren konbinazioa, DC busa parteka dezake, energia elektrikoa aurreztuz

▲ PID algoritmo aurreratuan eraikia, erantzun azkarrarekin, moldagarritasun sendoarekin eta arazketa errazarekin

▲16 - urratseko abiadura kontrola, PLC sinpleak funtzio anitzeko kontrol logikoa egiten du, hala nola denbora, abiadura konstantea eta norabidea ezarpena.

▲ RS485 komunikazio interfaze integratuak Modbus protokoloa onartzen du

▲ Babes-funtzio anitz: gain-tentsioa, gain-korrontea, gainkarga, gain-beroa, etab

Izen-plakaren argibideak

EREDUA:	LNC860L-4T0037GB/4T0055PB
POTENTZIA:	3,7KW 9A/5,5KW 13A
SARRERA:	3PH AC380V 50HZ/60HZ
IRTEERA:	3PH ACOV-380V OHZ-400HZ
S.N:	Barra-kodea

Makina moten zerrenda

Maiztasun-bihurgailuaren eredua	Potentzia-ahalmena (kVA)	Sarrerako korrontea (A)	Irteera-korrontea (A)	Aplikatzen den motorra (KW)
Elikadura monofasikoa: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Hornidura trifasikoa: 380V ±% 15, 50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Zehaztapen teknikoak

Elementua		Zehaztapena
Kontrol-ezaugarriak	Irteerako maiztasuna	0-500Hz
	Eramailearen maiztasuna	0.8kHz~12kHz Eramailearen maiztasuna automatikoki doi daiteke kargaren ezaugarrien arabera
	Irteerako maiztasunaren bereizmena	0,01 Hz
	Kontrol modua	Begizta irekiko bektore-kontrola (SVC) V/F kontrola Begizta itxiko bektore-kontrola (FVC)
	Momentuaren ezaugarriak	Momentu-konpentsazioarekin eta irristatze-konpentsazioarekin, hasierako momentua %150era irits daiteke 0,5 Hz-tan.
	Torque kontrolaren zehaztasuna	±% 5 (FVC)
	Geldialdiak prebenitzeko jarduketa irizpidea	Ezarri korronte nominalaren ehuneko gisa, %20tik %250era bitartekoa.
	Abiadura erregulatzeko tartea	1:100 (SVC) 1:1000 (FVC)
	Abiadura egonkortzeko zehaztasuna	% ± 0,5 (SVC) ± % 0,02 (FVC)
	Gainkarga-gaitasuna	Irteera-korronte nominalaren %150 minutu batean
	V/F kurba	Lau modu: lineala; puntu anitzekoa; V/f bereizketa osoa; V/f bereizketa osoa
	Azelerazio eta dezelerazio kurba	Lineal edo S-kurba azelerazio eta dezelerazio moduak; lau azelerazio eta dezelerazio denbora; azelerazio eta dezelerazio denbora tartea 0.1 ~ 6500.0s
	DC balaztatzea	DC balaztatze-maiztasuna: 0,00 Hz ~ gehieneko maiztasuna. Balaztatze denbora: 0,0 s ~ 60,0 s, balazta-ekintzaren korronte balioa: % 0,0 ~ % 100,0
	Jog kontrola	Jog maiztasun tartea: 0.00Hz ~ gehienezko maiztasuna, jog azelerazioa eta dezelerazio denbora 0.1s ~ 6500.0s
	PLC sinplea, urrats anitzeko abiadura eragiketa	Gehienez 16 urratseko abiadurako eragiketa lor daiteke PLC edo kontrol terminalen bidez
	PID integratua	Prozesu-kontroleko begizta itxiko kontrol-sistema erraz konturatu daiteke
	Tentsio erregulazio automatikoa (AVR)	Sareko tentsioa aldatzen denean, automatikoki irteerako tentsio konstantea mantendu dezake
	Korrontea mugatzeko funtzio azkarra	Minimizatu gehiegizko korronte-matxurak neurri handienean eta babestu maiztasun-bihurgailuaren funtzionamendu normala
Funtzionamenduaren ezaugarriak	Agindu-kanal operatiboa	Hiru kanal: eragiketa panelak emandakoak, kontrol-terminalak emandakoak, serieko komunikazio atakak emandakoak. Hainbat modutan alda daiteke.
	Maiztasun iturria	Hamar maiztasun-iturri: paneleko botoiaz emandakoa, eragiketa panelak emandakoa, tentsio analogikoaz emandakoa, korronte analogikoaz emandakoa, RS485 komunikazioaren bidez emandakoa, hainbat modutan alda daitekeena.
	Maiztasun iturri laguntzailea	Hamar maiztasun-iturri laguntzaile. Maiztasun osagarrien doikuntza eta maiztasun-sintesia malgutasunez lor ditzake
	Sarrerako terminalak	Sei sarrera digital terminal, horietako bat abiadura handiko pultsu sarrera gisa erabil daiteke. Bi sarrera analogiko kanal, Al1: sarrera-barrutia 0~+10V, Al2: sarrera-tartea 0~+10V/0-20mA
	Irteerako terminalak	Abiadura handiko pultsu-irteerako terminal bat, OkHz ~ 50kHz-tik uhin karratu-seinaleak ateratzen dituena, maiztasuna eta irteera-maiztasuna bezalako kantitate fisikoen irteeraz jabetu daitezkeen Irteerako terminal digital bat Irteerako terminal bat Errele-irteerako terminal Bi irteera analogiko terminal: OV ~ 10V / 0-20mA, irteerako maiztasun / korronte / tentsio / maiztasun / potentzia komando / errotazio seinalearen irteera adieraz dezaketenak.
	Babes funtzioa	Motor-zikutu laburren detekzioa sarrera eta irteera fase-galeren babesa piztean, gehiegizko korrontearen babesa, gain-tentsioaren babesa, tentsio azpiko babesa, beroaren gainkargaren babesa, etab.
Ironment	Eskaera lekua	Barrualdean, eguzki-argia zuzenean jasan gabe, hautsik, gas korrosiborik, gas sukoiak, olio-lainoa, ur-lurruna, tantaka edo gatza, etab.
	Altuera	1000m baino gutxiago
	Inguruko hezetasuna	-10 ℃ ~ + 40 ℃ (giro-tenperatura 40 ℃ ~ 50 ℃ artekoa denean, desagerrarazteko eragiketa behar da)
	Hezetasuna	95% RH baino gutxiago, ur tanta kondentsaziorik gabe
	Dardara	5,9 m/s² baino gutxiago (0,6 g)
	Biltegiratze-tenperatura	-20 ℃ ~ + 60 ℃
