Etengailuak aukeratzeko gida

Funtsean, mota aukeratzeakommutagailuerabakiak hartzeko prozesu bat da, "eskakizunak zehaztetik" "parametroak bat etortzera" doana. Hautaketa prozesua argiagoa izan dadin, zortzi dimentsio nagusitan banatu dut. Hau egiaztapen-zerrenda gisa erabil dezakezu, elementu bakoitza zure benetako egoerarekin egiaztatuz.

Switchgear aukeraketarako hiru nukleo dimentsioak

Hautapen Dimentsioa

Oinarri nagusiak

Hautaketa Orientabidea

1. Tentsio Maila

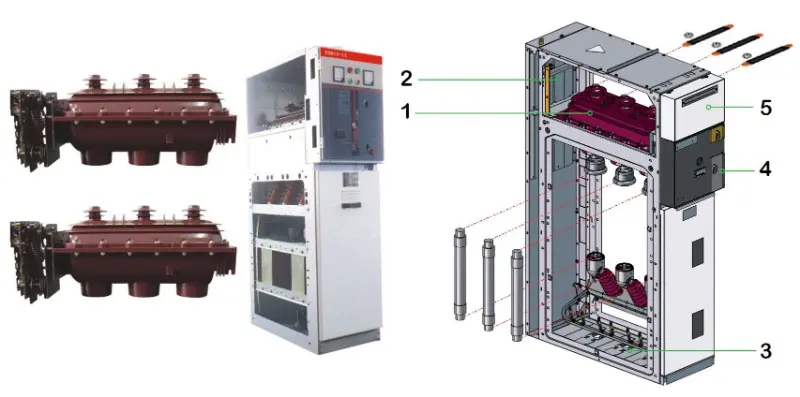

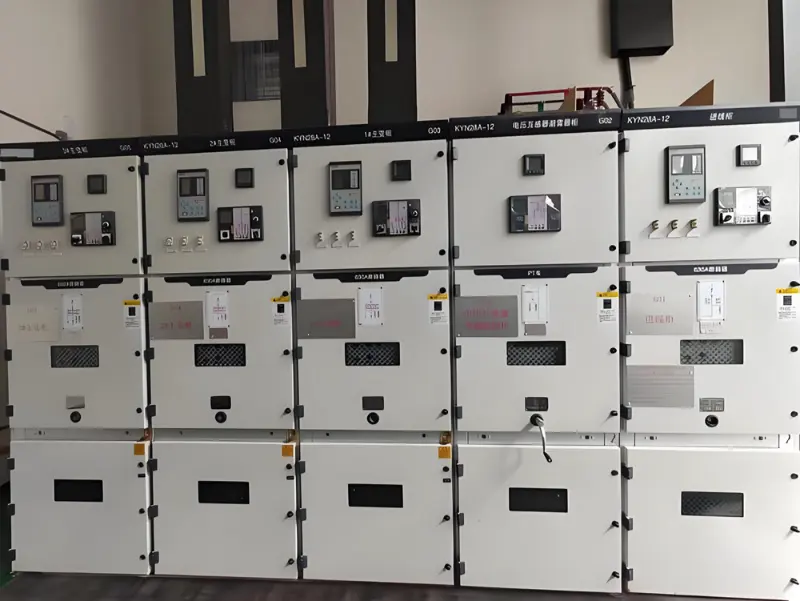

Zehaztu goi-tentsioko sistema baterako (adibidez, 10kV, sarrerako linea/transformadorearen alde primario gisa) edo behe-tentsioko sistema baterako (adibidez, 380V/220V, irteerako linea/terminal banaketa gisa).

Hau da zatiketa oinarrizkoena, ekipoaren isolamendu maila eta barne osagaiak zuzenean zehazten dituena.

2. Instalazio-ingurunea

Ebaluatu barruko edo kanpoko instalaziorako den, eta baldintza bereziak dauden, hala nola iragazgaitza (IP kalifikazioa), hezetasunarekiko erresistentzia, korrosioarekiko erresistentzia edo leherketa babesa.  Kanpoko erabilerak sarrera babesteko maila altua behar du (adibidez, IP54 edo handiagoa) eta altzairu herdoilgaitzezko itxiturak; ingurune heze/korrosiboek ekipamendu guztiz itxiak edo estaldura tratamendu bereziak behar dituzte.

3. Helburu funtzionala

Helburu nagusia argi definitu: argiztapena, potentzia (adibidez, motorraren kontrola), potentzia banaketa, potentzia-faktorearen zuzenketa (kondentsadore-bankua) edo neurketa. Argiaren banaketa-kutxek karga txikiak dituzte eta horman muntatu daitezke; elektrizitatea banatzeko kutxek karga handiak dituzte, sarritan lurrean zutik egoten dira eta maiz motorrak kontrolatzeko unitateak behar dituzte.

4. Egiturazko forma

Aukeratu mota finkoa (adibidez, GGD, ekonomikoa) edo ateragarria (adibidez, GCK/GCS/MNS, mantentze erraza, fidagarritasun handia). Mota finkoa egokia da karga sakabanatuak, zirkuitu gutxikoak eta aurrekontu mugatuak dituzten egoeretarako.

Drawout mota egokia da karga kontzentratuak, zirkuitu asko eta elikadura horniduraren fidagarritasun eskakizun handiko egoeretarako (adibidez, datu-zentroak, industria petrokimikoa).

5. Parametro elektrikoak

Egiaztatu sistemaren tentsio nominala, maiztasuna eta kalkulatutako korrontea. Are garrantzitsuagoa dena, zirkuitu laburreko baldintzetan egonkortasun dinamiko eta termikoaren eskakizunak betetzen direla ziurtatzea. Etengailuaren haustura-ahalmena instalazio-puntuan zirkuitulabur-korronte maximoa baino handiagoa izan behar da.  Parametroen parekatzea funtsezkoa da funtzionamendu segururako. Kalkulu zorrotzetan oinarritu behar da, ez esperientzia edo estimazioa soilik.                6. Proiektuaren Izaera

Eraikuntza berriko proiektua, berritze proiektua edo edukiera handitzeko proiektua al da?

Eraikuntza berrietarako, lehenetsi kalitate handiko produktu berri eta oso fidagarriak. Berritzeko/hedatzeko, erreferentzia lehendik dagoen armairu mota sistema integratzeko errazago.

7. Instalazio espazioa

Neurtu gela elektrikoaren luzera, zabalera eta altuera, batez ere armairuen aurrean eta atzean ustiapen korridoreen zabalera.

Espazioaren erabilgarritasunak zuzenean mugatzen ditu armairuaren dimentsioak eta diseinua. Adibidez, atzeko korridorearen zabalerak mantentze-baldintzak bete behar ditu, eta 6 m baino luzeagoak diren armairu-ilarek bi irteera-puntu behar dituzte.

8. Mantentze-lanak eta kudeaketa  Kontuan izan langile eragilearen trebetasun teknikoa eta mantentze-lanetarako erosotasun-eskakizunak.

Armairu ateragarriak unitate-trukagarritasun ona eskaintzen dute; mantentze-lanetan, akastunaren unitatea atera daiteke energia-hornidura azkar berrezartzeko, baina kostua handiagoa da.

Kommutazio-eredu komunak eta agertoki aplikagarriak

Oinarrizko dimentsioak ulertu ondoren, ikus ditzagun ohiko mota batzukbehe-tentsioko kommutagailuakmerkatuan. Horrek zure eskakizun abstraktuak produktu zehatzekin bat egiten lagunduko dizu.

Eredu-seriea  Egitura mota  Oinarrizko ezaugarriak

Eszenatoki aplikagarri tipikoak

:-----------  :-------------  :------------------------------------------------------

GGD  Finkatua Zirkuitu ekonomiko eta praktikoa, sinplea, baina mantentze-lanetarako elektrizitatea eten behar da.

Industria eta meatzaritza enpresak, kostu-sentsibilitatea duten eraikuntza guneak, zirkuitu gutxiago eta elikadura-horniduraren jarraipenerako eskakizun baxuak.

GCK       Zozketa

Motor Kontrol Zentroa (MCC) unitatez osatua. Zirkuitu isolatuek segurtasun eta fidagarritasun ona eskaintzen dute. Diruaren balio ona eskaintzen du.

Energia-sistemak, industria- eta meatze-enpresak, potentzia-bihurketa, banaketa eta motor-kontrola behar duten altuera handiko eraikinak. Gaur egun oso erabilia den mota.

GCS       Zozketa

GCKn oinarritutako diseinu hobetua, egitura malgua, tiradera-unitateen trukagarritasun ona. Lehen bertsioek babes maila nahiko baxuagoak zituzten.  Zentral handietan, instalazio petrokimikoetan eta abarretan banatzeko sistemak, automatizazio maila altua eta ordenagailuekiko interfaze-gaitasuna eskatzen dutenak.

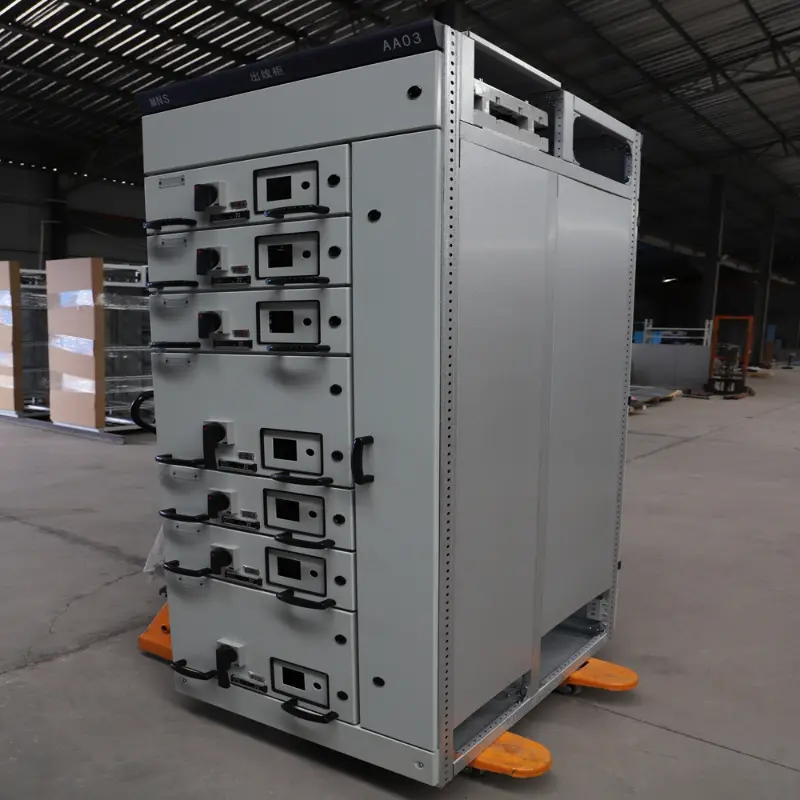

MNS       Zozketa

Diseinu trinkoa, egitura modularra, lan bikaina, babes maila altua, errendimendu handiagoa, baina kostu nahiko handiagoa (GCSren bikoitza gutxi gorabehera).  Energia horniduraren fidagarritasuna, segurtasuna eta espazioa erabiltzeko eskakizun oso handiak dituzten egoerak, hala nola datu-zentro handiak, luxuzko hotelak eta doitasuneko fabrikazio tailerrak.

> Laburbilduz, GGDtik MNSra, errendimenduan zein kostuan aurrerapen gisa ikus daiteke. Ohiko proiektu gehienetarako, GCK aukera zuhur bat izan ohi da, ekonomia eta fidagarritasuna orekatzen dituena.
