Nola KYN28-12 etengailuak potentzia jasotzen, banatzen, kontrolatzen, babesten eta kontrolatzen du

KYN28-12 metalez estalitako AC metalezko konmutagailu erretiratugarria (tentsio ertaineko armairua) 12 kV barruko potentzia banatzeko multzo osoko oinarrizko ekipamendua da. IEC 62271-200 eta GB/T 3906 arauen arabera fabrikatua, oso aplikatzen da azpiestazioetan, industria-meatzaritza proiektuetan, zentral fotovoltaikoetan, hiri sare elektrikoen berriztapenean eta atzerriko azpiegituretan. Beraz, nola onartzen du KYN28-12 etengailuak energia elektrikoa onartzen, banatzen eta zirkuituen kontrola, babesa eta monitorizazioa lortzen?

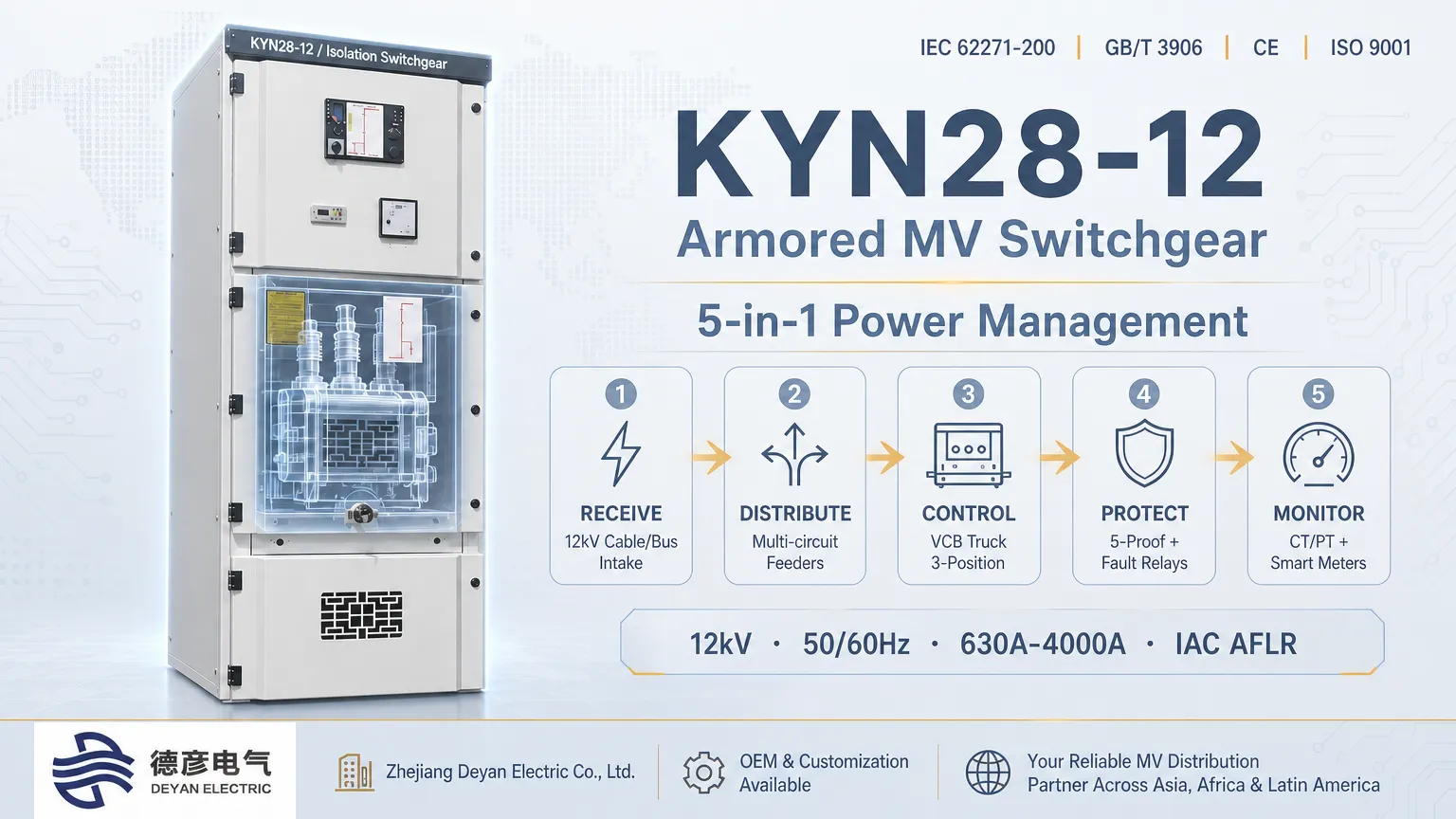

Diseinu honek tentsio handiko potentzia jasotzen du sarrerako elikadura-unitateen bidez, energia busbar-sistemen bidez banatzen du, hutseko etengailuen kamioi bidez zirkuituak kontrolatzen ditu, akatsen babesa ezartzen du mikroprozesadoreetan oinarritutako erreleekin eta funtzionamendu-monitorizazioa egiten du CT, PT eta bigarren mailako tresnen bidez. Bost funtzio gako hauek integratuz, 10-12 kV-ko potentzia banatzeko sistemetarako gune kritiko gisa balio du.Zhejiang Deyan Electric Co., Ltd.Leqing-en dago, Wenzhou-n, Zhejiang-n. Banaketa-tresneria altuko eta baxuko tentsioko multzo osoen I+G, ekoizpen eta esportazioan espezializatuta dago. KYN28-12 switchgear irtenbide integral estandarizatuak eta pertsonalizatuak eskain ditzake, Asia, Afrika, Latinoamerika, Ekialde Hurbilean eta beste eskualde batzuetan atzerriko hainbat herrialdetako proiektuen baldintzetarako egokiak diren produktuekin.

1. Potentzia-harrera: Goi-tentsioko hornidurarako sarrera

Potentzia-harrera sarrerako elikadura-armairuak osatzen du batez ere. Goiko azpiestazio edo transformadoreetatik 12 kV-ko goi-tentsioko potentzia sarrerako elikadura-armairuko kableen konpartimentuan sartzen da kableen edo bus-hodien bidez, eta gero busbar konpartimenduaren barruko barra nagusietara konektatzen da.

Metalezko partikatutako egitura konpartimentua hartuta, busbar konpartimendua, etengailuaren konpartimendua, kableen konpartimendua eta bigarren mailako tresnen konpartimendua metalezko hesiz bereizten dira. Horrek arku-matxuraren arriskuak arintzen ditu eta goi-tentsioko energia-hartzea seguru eta egonkorra bermatzen du. Zhejiang Deyan Electric-ek fabrikatutako KYN28‑12 etengailuak 50 Hz/60 Hz sare elektrikoekin bateragarriak dira eta korronte baloratuaren hainbat zehaztapen onartzen dituzte. Altuera handiko, tenperatura altuko eta hautsez betetako inguruneetarako pertsonalizazioa eskuragarri dago sarearen funtzionamendu-baldintza egokitzeko Asiako hego-ekialdean, Afrikan, Latinoamerikan eta atzerriko beste herrialde batzuetan.

2. Potentzia-banaketa: Karga-zirkuitu anitzeko potentzia ematea

Potentzia busbar nagusietara iritsi ondoren, potentzia banaketa irteerako elikadura-armairuen, bus-akoplagailuen armairuen eta PT neurgailuen armairuen bidez gauzatzen da. Barra nagusiek energia elektrikoa irteerako zirkuitu indibidualetara bideratzen dute beherako kargetarako, hala nola banaketa-transformadoreak, goi-tentsioko motorrak, sare fotovoltaikoak konektatutako gailuak eta meatze-ekipoak.

Barra bakarreko eta barra bakarreko sekzioaren konfigurazioak onartzen dira. Irteerako elikadura-armairu gehigarriak gehi daitezke industria-parkeen, meategien eta energia-zentral berrien ahalmena handitzeko, energia esleipen arrazionala eta horniduraren fidagarritasuna hobetu ahal izateko. Zhejiang Deyan Electric-ek kabinete osoko konponbideen diseinua, muntaia eta esparru osoko fabrikako probak egin ditzake bezeroen lerro bakarreko diagramen arabera, atzerriko proiektuetarako tokian bertan martxan jartzearen presioa murrizteko.

3. Zirkuituaren kontrola: Zirkuitua etengailuaren kamioiaren bidez aldatzea

Hutseko etengailuaren kamioia KYN28-12-ren oinarrizko kontrol-osagaia da. Hiru posizio ditu:

• Zerbitzu-postua: Zirkuitu primarioa itxita elikadura-hornidura arrunterako;
• Proba-posizioa: Zirkuitu primarioa isolatuta dagoen kontrol sekundarioko zirkuituek tentsio alturik gabe arazketarako dinamizatuta jarraitzen duten bitartean;
• Kendutako posizioa: Kamioia guztiz aterata isolamendu galvaniko osoa lortzeko, mantentzea eta ordezkapena errazteko.

Eskuzko funtzionamendu lokala eta urruneko itxiera/abiadura elektrikoa zirkuituak aldatzeko eta karga transferitzeko eskuragarri daude. "Bost prebentzioko" blokeo-sistema mekaniko osoak eragiketa txarrak saihesten ditu, hala nola kamioia kargapean sartzea/erretiratzea edo ateak irekitzea bizidun konpartimentuetan, operadorearen akatsak eragindako segurtasun arriskuak ezabatuz. Deyan Electric-ek elementu osoko blokeo mekanikoak egiaztatzen ditu fabrika entregatu aurretik, tokiko funtzionamendu segurua eta fidagarria bermatzeko.

4. Zirkuitu babesa: Maila anitzeko matxurak arintzea matxura-zirkuitu isolamendurako

Interblokeo mekanikoak eta kontrol sistema adimendunak hutseko etengailuekin koordinatzen dira banaketa-matxura arruntak kudeatzeko, besteak beste, zirkuitulaburra, gainkarga, lur-matxura eta tentsio anormala:

• Berehalako zirkuitu laburren babesa: Zirkuitu laburrak gertatzen direnean milisegundoren barruan egiten du bidaia, akatsen zirkuituak isolatzeko eta akatsen hedapena murrizteko;
• Gainkarga babestea: Gainkarga iraunkorraren eraginpean abiatzea atzeratua, kable eta ekipoen gainberotze kalteak saihesteko;
• Lurraren aurkako babesa: Lur-matxurak monofasikoak detektatzen ditu eta isurketa-arriskuen aurkako abiarazteak edo alarmak abiarazten ditu;
• Gain-tentsioa / azpitentsioaren babesa: barra-barrako tentsioa monitorizatzen du PT bidez eta potentzia mozten du tentsioak atalaseak gainditzen dituenean, egokia da tentsio-aldaketa handia duten atzerriko sareetarako.

Konpartimentuz estalitako metalezko diseinuak barne-arkuak konpartimentu bakarrean mugatzen ditu, puntu bakarreko matxurak busbar osora zabaltzea saihestuz eta zirkuitu osasuntsuetarako elikadura-hornidura mantenduz. Etxeko eta nazioarteko babes-errele nagusiak herrialde ezberdinetako zehaztapen teknikoak betetzeko konfigura daitezke.

5. Zirkuituen monitorizazioa: denbora errealeko datuak eskuratzea, funtzionamendu eta mantentze adimentsuetarako

Zirkuituen monitorizazioa korronte-transformadoreek (CT), tentsio-transformadoreek (PT), kontagailu adimendunek, zuzeneko lineako adierazleek eta babes-unitateek ezartzen dute. CTek zirkuituko korrontea biltzen dute, PTek busbar-tentsioa hartzen duten bitartean. Datu operatiboak bigarren mailako tresnei eta babes-gailuei transmititzen zaizkie. Operadoreek denbora errealeko parametroak irakur ditzakete, besteak beste, tentsioa, korrontea, potentzia eta etengailuaren egoera; sistemak akats-gertaerak erregistratzen ditu eta alarma-seinaleak ateratzen ditu. Linea bizidunen adierazleek tentsio handiko konpartimentu energizatuei buruzko abisu argiak ematen dituzte. Zenbait konfigurazioek SCADA konexioa onartzen dute urrutiko datuetarako sarbidea eta egoera kontrolatzeko, atzerriko proiektuetarako tokiko O&M lan karga murriztuz. Deyan Electric-ek bigarren mailako eskema-diagrama eta kableatuaren marrazkiak horni ditzake euskarri gisa, atzerriko EPC ingeniarientzako eraikuntza-koordinazioa errazteko.

6. Kanpo merkataritzako proiektuetarako abantailak

• Ingurumen-egokitzapena: funtzionamendu-tenperatura-tarte estandarra: -15 ℃ ~ +40 ℃; altitude handiko, tenperatura altuko, heze eta hautsez betetako diseinu pertsonalizatuak.
• Betetzea eta ziurtagiria: IEC 62271 nazioarteko arauen arabera fabrikatua. CE, ISO 9001 eta beste ziurtagiri batzuk proiektuak onartzeko eta aduana-garbitzeko eskuragarri daude.
• Eraikuntza modularra: CNC bidez prozesatutako aluminio galvanizatuzko altzairuzko xaflaz muntatutako armairua. Instalazio sinplea; kamioi modularrek ordezko piezak aldatzea errazten dute eta mantentze-kostuak murrizten dituzte.
• Leihatila bakarreko zerbitzua: Irtenbide-esparruak soluzioen diseinua, fabrikazioa, fabrikako probak, itsasorako ontziratzea eta dokumentu teknikoen entrega hartzen ditu. OEM / ODM pertsonalizazioa onartzen da. Babes klasea, zirkuituaren konfigurazioa eta 50 Hz / 60 Hz maiztasuna behar bezala egokitu daitezke.

Laburpena

KYN28‑12 kommutagailuak energia elektrikoa jasotzen du sarrerako elikadura-unitateen bidez eta potentzia busbar sistemen bidez banatzen du. Hutseko etengailu-kamioiek zirkuitu kontrola egiten dute; mikroprozesadoreetan oinarritutako babes-erreleek akatsen babesa egiten dute; CT, PT eta bigarren mailako osagai adimendunek zirkuituaren monitorizazioa ahalbidetzen dute. Bost funtzio horien koordinazioak 12 kV-ko potentzia banatzeko sistemen funtzionamendu segurua eta fidagarria bermatzen du. Jatorrizko ekipoen fabrikatzaile gisa,Zhejiang Deyan Electric Co., Ltd.atzerriko EPCei eta ingeniaritza-kontratistei KYN28-12 switchgear pertsonalizatu eta hornitzeko zerbitzu osoak eskain ditzakete, atzerriko tentsio ertaineko banaketa proiektuetarako bazkide fidagarri gisa.
