Zeintzuk dira Transformer ebaluatzeko bost funtsezko metrikak?

Bost funtsezko neurketakTransformadorea ebaluatzeaKalitateak, nazioarteko estandarretan (IEC 60076) eta industriako ingeniaritza-praktiketan oinarrituta, transformadoreen errendimenduaren eraginkortasunari, segurtasunaren fidagarritasunari eta funtzionamendu-egonkortasunari erreparatzen dio batez ere. Jarraian, oinarrizko bost neurrien azalpen sistematikoa dago:

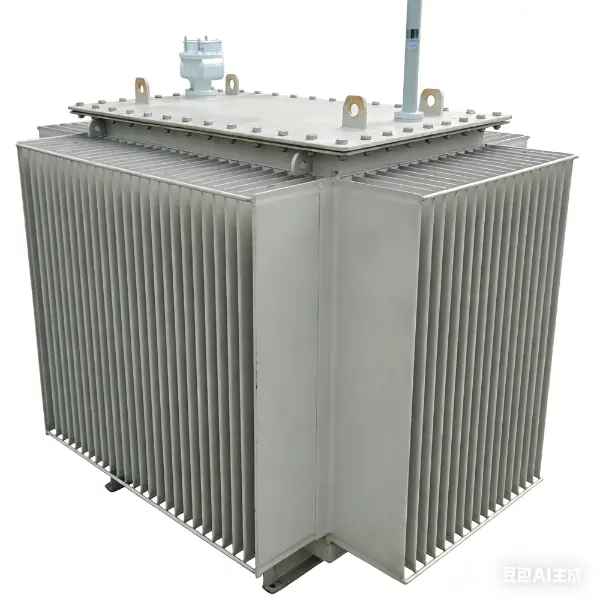

1. Ahalmen baloratua

Transformadore batek aldi luzeetan etengabe eman dezakeen itxurazko potentziari egiten dio erreferentzia tentsio nominalean, maiztasun nominalean eta hozte-baldintzetan, kVA edo MVAtan neurtuta.

Funtzioa: transformadorearen karga-ahalmena zehazten du eta hautapenaren oinarrizko oinarri gisa balio du.

Hautaketa-printzipioa: Karga-potentzia osoaren arabera (potentzia-faktorea eta aldibereko faktorea kontuan hartuta), %15-%25eko marjina erreserbatuta gainkargak eta berotzea saihesteko ("zaldi txikiak gurdi handi bati tiraka") edo galeraren hondakinak ("zaldi handia gurdi txiki bati tiraka") saihesteko.

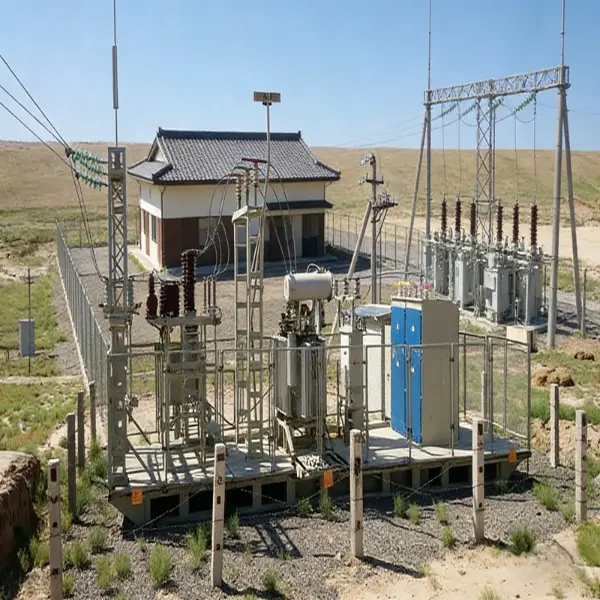

Ingeniaritza Aplikazioa: 35 kV-ko transformadoreak normalean 1 eta 40 MVA bitartekoak izaten dira, eta igoera fotovoltaikoko geltokiek normalean 400 eta 1000 kVA arteko unitateak erabiltzen dituzte.

Produktu-parametroen adibideak: Deyan Electric-en 35 kV-ko transformadoreak 160 kVA-ko ahalmen nominala du; Xiangtong Electric-en lehorreko transformadoreak 400 kVA-ko balio du.

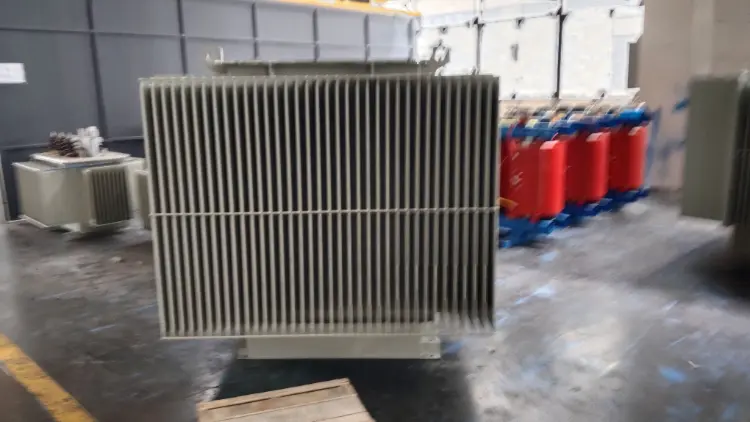

2. Kargarik gabeko galera

Burdina-galera bezala ere ezagutzen dena, transformadorearen bigarren mailako aldea zirkuitu irekian dagoenean eta lehen aldea tentsio nominala jasaten duenean potentzia aktiboaren galerari egiten zaio erreferentzia. Nagusiki nukleoaren histeresia eta korronte ertainen galerak ditu.

Eragin-faktoreak: Nukleoaren materiala (adibidez, hotzean ijetzitako aleetara zuzendutako siliziozko altzairu xaflak), ijezketa prozesua, fluxu magnetikoaren dentsitatearen diseinua.

Energia-eraginkortasunaren garrantzia: transformadoreen energia-eraginkortasuna ebaluatzeko oinarrizko metrika. Eraginkortasun ultra-premiako produktuek kargarik gabeko galerak ≤ 0,6 W/kg dituzte.

Balio tipikoak: 160kVA-ko olioan murgilduta dagoen transformadore batek kargarik gabeko galerak ditu 280W ingurukoak; eraginkortasun handiko modeloak 200W-tik behera jar daitezke.

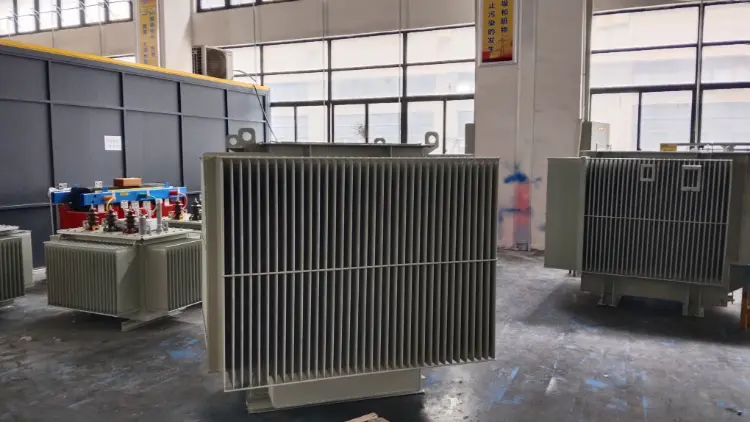

3. Karga-galera

Kobre-galera ere deitzen zaio, korronte nominalaren azpian haizearen erresistentziak sortzen duen potentzia aktiboaren galerari, karga-korrontearen karratuarekiko proportzionala.

Eragin faktoreak:

Material eroalea (kobreak aluminioa gainditzen du), sekzio-eremua eta konexio-prozesua.

Ebaluazio balioa:

Zuzenean eragiten du ustiapen-kostuak; galera txikiagoak epe luzerako eraginkortasun energetiko hobea ematen du.

Balio tipikoak:

160kVA-ko transformadore batek 2820W inguruko karga galerak ditu, eta eraginkortasun handiko modeloak 2500W-tik behera kontrola daitezke.

Produktu-parametroaren adibidea: Deyan Elektriko transformadorearen karga-galera 2820W-koa da

4. Zirkuitu laburren inpedantzia (%)

Alde primarioari korronte nominala aplikatzeko behar den tentsio nominalaren portzentajeari egiten dio erreferentzia, bigarren aldea zirkuitulaburra dagoenean, transformadorearen barne-erresistentziaren magnitudea islatuz.

Funtzioak:

Zirkuitu-labur-korrontea mugatzen du (inpedantzia handiagoak zirkuitu-labur-korrontea murrizten du);

Tentsioaren erregulazio-tasa eragiten du (inpedantzia handiagoak tentsio-jaitsiera handiagoa eragiten du kargaren gorabeheretan).

Barruti tipikoa:

Banaketa-transformadoreak: %4–%6 (egonkortasuna eta tentsio jaitsiera orekatzea);

Industria astunak (adibidez, arku-labeak): % 8-15;

Hainbat unitate paraleloan funtzionatzen dutenean, inpedantzia desbideratzea ≤±% 0,5 izan behar da.

Produktuen adibideak:

Huarui Electric: %4,5eko inpedantzia-tentsioa

Xiangtong elektrikoa: % 4,0ko inpedantzia-tentsioa

5. Isolamendu Errendimendua

Isolamendu-indarra eta zahartze-egoera estaltzen ditu harizketen artean eta haize eta lurraren artean, funtzionamendu segururako oinarria osatuz.

Proba oinarrizko elementuak:

Isolamendu-erresistentzia: megaohmetroarekin neurtuta, isolamendu-lehortasuna eta zahartze-maila islatzen ditu;

Potentzia-maiztasunari eusteko tentsioa: zehaztutako tentsioa jasaten du (adibidez, 75 kV-ko 35 kV-ko harilketetarako) minutu 1 matxuratu gabe;

Deskarga Partziala (PD): ≤3pC optimoa da; atalase hori gainditzeak isolamenduaren degradazioa adierazten du;

Isolamendu-klasea: A klasea (105 °C), F klasea (155 °C), H klasea (180 °C), tenperatura igoeraren mugak zehazten dituena.

Oinarri estandarra: GB/T 6451 eta IEC 60076 biek nahitaez zehazten dituzte isolamendu-jasateko tentsioa eta deskarga partzialeko mugak.

Produktu-parametroaren adibidea: Jinghengjin-ek fabrikatutako transformadoreek isolamendu-maila dute LI200AC85; Jinyu Electric-en isolamendu-klasea H da.

Ohar osagarriak: Beste adierazle laguntzaile kritiko batzuk

Nahiz eta "Bost Oinarrizko Parametroen" artean ez egon, hauek ezinbestekoak izaten jarraitzen dute ingeniaritza praktikan:

Tenperatura igoera: olioaren goiko tenperatura igoera ≤60K, haizearen tenperatura igoera ≤65K (IEC 60076-2);

Konexio Taldea‌: Dyn11 banaketarako korronte nagusia da, hirugarren distortsio harmonikoa kendu eta funtzionamendu egonkorra bermatuz karga trifasiko desorekatuetan;

Hozte-metodoa‌: Olioan murgildutako hozte naturalak (ONAN) eta aire lehorreko hozteek (AN) beroa xahutzeko eraginkortasunari eta ingurumen-aplikazioari eragiten diote;
